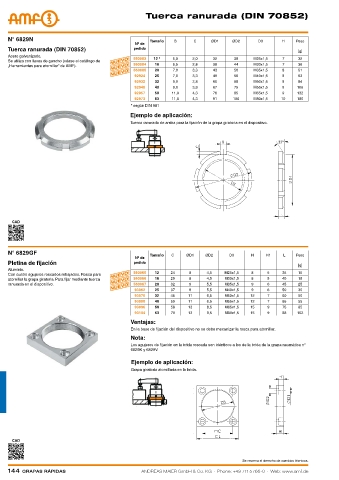

Page 144 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

tuerca ranurada (diN 70852)

N° 6829N Tamaño B C ØD1 ØD2 D3 H Peso
Nº de
Tuerca ranurada (DIN 70852) pedido [g]
Acero galvanizado.
Se utiliza con llaves de gancho (véase el catálogo de Nuevo! 560083 12 * 5,0 2,0 32 38 M25x1,5 7 32
„Herramientas para atornillar“ de AMF). Nuevo! 560084 16 6,5 2,8 38 44 M30x1,5 7 36
Nuevo! 560085 20 7,0 3,3 43 50 M35x1,5 8 8 51
3,3
M40x1,5
56
25
49
92924
63
7,0
92932 32 8,0 3,8 60 68 M50x1,5 8 84
92940 40 8,0 3,8 67 75 M55x1,5 8 106
92957 50 11,0 4,3 76 85 M65x1,5 9 132
92973 63 11,0 4,3 91 100 M80x1,5 10 180
* según DIN 981
Ejemplo de aplicación:
Tuerca ranurada de arriba para la fijación de la grapa giratoria en el dispositivo.

CAD

N° 6829GF Tamaño C ØD1 ØD2 D3 H H1 L Peso
Nº de
Pletina de fijación pedido [g]
Aluminio.
Con cuatro agujeros roscados rebajados. Rosca para Nuevo! 560065 12 24 8 4,5 M25x1,5 8 5 35 15
atornillar la grapa giratoria. Para fijar mediante tuerca Nuevo! 560066 16 29 8 4,5 M30x1,5 8 5 40 18
Nuevo! 93062 25 37 9 5,5 M40x1,5 9 6 50 30
ranurada en el dispositivo. 560067 20 32 9 5,5 M35x1,5 9 6 45 25
93070 32 45 11 6,5 M50x1,5 12 7 60 50
93088 40 50 11 6,5 M55x1,5 12 7 65 55
93096 50 58 13 8,5 M65x1,5 15 9 75 85
93104 63 70 13 8,5 M80x1,5 15 9 88 102
Ventajas:
En la base de fijación del dispositivo no se debe mecanizar la rosca para atornillar.
Nota:
Los agujeros de fijación en la brida roscada son idénticos a los de la brida de la grapa neumática n°
6829K y 6829V.

Ejemplo de aplicación:
Grapa giratoria atornillada en la brida.

CAD

Se reserva el derecho de cambios técnicos.
