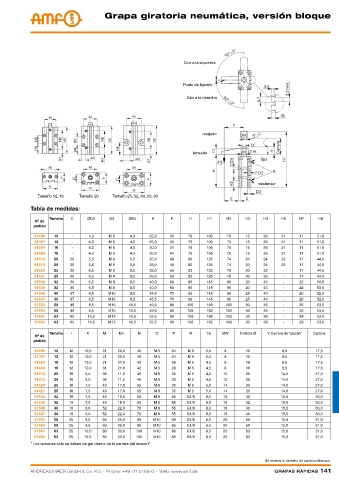

Grapa giratoria neumática, versión bloque

Giro a la izquierda

Punto de fijación

Giro a la derecha

relajado
Carrera
tensado
fijar

destensar

Tamaño 12, 16 Tamaño 20 Tamaño 25, 32, 40, 50, 63
Tabla de medidas:

Tamaño C ØD2 D3 ØD4 E F H H1 H2 H3 H4 H5 H7 H8
Nº de
pedido
91496 12 - 4,3 M 5 4,3 25,0 35 76 105 70 15 26 21 11 51,0
91397 12 - 4,3 M 5 4,3 25,0 35 76 105 70 15 26 21 11 51,0
91504 16 - 4,3 M 5 4,3 30,0 41 76 105 70 15 26 21 11 51,0
91405 16 - 4,3 M 5 4,3 30,0 41 76 105 70 15 26 21 11 51,0
91512 20 20 5,5 M 6 5,5 35,0 48 80 125 74 20 24 22 17 44,5
91413 20 20 5,5 M 6 5,5 35,0 48 80 125 74 20 24 22 17 44,5
91520 25 20 6,5 M 8 8,5 35,0 50 83 125 78 20 32 - 17 44,5
91421 25 20 6,5 M 8 8,5 35,0 50 83 125 78 20 32 - 17 44,5
91538 32 30 6,5 M 8 8,5 40,0 60 96 145 90 20 43 - 22 50,0
91439 32 30 6,5 M 8 8,5 40,0 60 96 145 90 20 43 - 22 50,0
91546 40 37 8,5 M10 8,5 45,5 70 96 145 90 25 40 - 20 52,0
91447 40 37 8,5 M10 8,5 45,5 70 96 145 90 25 40 - 20 52,0
91553 50 46 8,5 M10 10,5 49,0 80 106 162 100 30 45 - 25 53,5
91454 50 46 8,5 M10 10,5 49,0 80 106 162 100 30 45 - 25 53,5
91561 63 60 10,5 M12 10,5 52,5 90 106 162 100 30 36 - 28 53,0
91462 63 60 10,5 M12 10,5 52,5 90 106 162 100 30 36 - 28 53,0

Tamaño I K M M1 N O P R T8 ØW Émbolo-Ø Y Carrera de fijación* Carrera
Nº de
pedido
91496 12 12 10,0 31 20,0 40 M 5 24 M 5 5,0 8 12 8,5 17,5
91397 12 12 10,0 31 20,0 40 M 5 24 M 5 5,0 8 12 8,5 17,5
91504 16 12 13,0 31 21,0 42 M 5 28 M 5 4,5 8 16 8,5 17,5
91405 16 12 13,0 31 21,0 42 M 5 28 M 5 4,5 8 16 8,5 17,5
91512 20 16 5,0 36 11,5 46 M 8 30 M 5 4,5 12 20 14,0 27,0
91413 20 16 5,0 36 11,5 46 M 8 30 M 5 4,5 12 20 14,0 27,0
91520 25 16 7,5 40 17,0 55 M 8 35 M 5 5,0 14 25 14,0 27,0
91421 25 16 7,5 40 17,0 55 M 8 35 M 5 5,0 14 25 14,0 27,0
91538 32 19 7,5 45 18,0 60 M 8 45 G1/8 6,5 16 32 15,5 30,0
91439 32 19 7,5 45 18,0 60 M 8 45 G1/8 6,5 16 32 15,5 30,0
91546 40 19 9,0 52 22,0 70 M 8 55 G1/8 8,0 16 40 15,5 30,0
91447 40 19 9,0 52 22,0 70 M 8 55 G1/8 8,0 16 40 15,5 30,0
91553 50 25 9,5 66 25,0 85 M10 65 G1/8 6,5 20 50 15,0 31,0
91454 50 25 9,5 66 25,0 85 M10 65 G1/8 6,5 20 50 15,0 31,0
91561 63 25 10,0 80 30,0 100 M10 80 G1/8 8,5 20 63 15,0 31,0
91462 63 25 10,0 80 30,0 100 M10 80 G1/8 8,5 20 63 15,0 31,0
* Los tensores sólo se deben cargar dentro de la carrera del tensor Y.

Se reserva el derecho de cambios técnicos.
