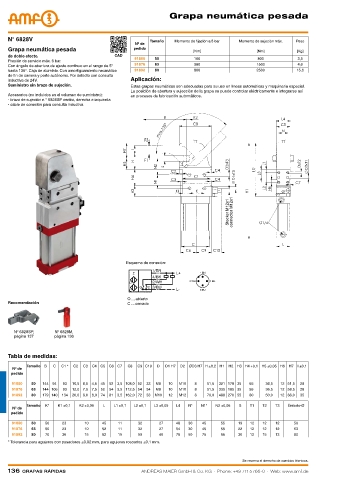

Page 136 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa neumática pesada

N° 6828V Tamaño Momento de fijación a 5 bar Momento de sujeción máx. Peso
Nº de
Grapa neumática pesada pedido [Nm] [Nm] [Kg]
de doble efecto. CAD
Presión de servicio máx. 6 bar. 91850 50 160 800 3,5
Con ángulo de abertura de ajuste continuo en el rango de 5° 91876 63 380 1500 4,6
hasta 135°. Caja de aluminio. Con amortiguamiento neumático 91892 80 800 2500 15,6
de fin de carrera y porte autónomo. Por defecto con consulta
inductiva de 24V. Aplicación:
Suministro sin brazo de sujeción. Estas grapas neumáticas son adecuadas para su uso en líneas automáticas y maquinaria especial.
La posición de abertura y sujección de la grapa se puede controlar eléctricamente e integrarse así
Accesorios (no incluidos en el volumen de suministro): en procesos de fabricación automáticos.
- brazo de sujeción n.° 6828SP centro, derecha e izquierda
- cable de conexión para consulta inductiva

Stecker M12x1 connector M12x1

Esquema de conexión:

O ... abierto
Recomendación C ... cerrado

N° 6828SP, N° 6828M,
página 137 página 130

Tabla de medidas:
Tamaño B C C1 * C2 C3 C4 C5 C6 C7 C8 C9 C10 D D1 H7 D2 ØD3 H7 H ±0,2 H1 H2 H3 H4 +0,1 H5 ±0,05 H6 H7 I ±0,1
Nº de
pedido
91850 50 144 94 93 10,5 6,5 4,5 45 52 3,5 108,0 52 33 M8 10 M10 8 51,5 321 178 35 55 36,5 12 51,5 28
91876 63 144 106 93 12,0 7,5 7,5 52 54 3,5 112,5 54 34 M8 10 M10 8 51,5 335 185 35 55 36,5 12 58,5 28
91892 80 179 140 134 20,0 8,0 8,0 74 81 3,5 162,0 72 33 M10 12 M12 8 70,0 488 270 55 80 50,0 12 88,0 35

Tamaño K* K1 ±0,1 K2 ±0,05 L L1 ±0,1 L2 ±0,1 L3 ±0,05 L4 N* N1* N2 ±0,05 S T1 T2 T3 Émbolo-Ø
Nº de
pedido
91850 50 50 23 10 45 11 32 27 48 30 45 55 19 12 12 12 50
91876 63 50 23 10 52 11 32 27 54 30 45 55 22 12 12 12 63
91892 80 70 36 15 62 15 50 40 76 50 75 65 30 12 15 13 80
* Tolerancia para agujeros con pasadores ±0,02 mm, para agujeros roscados ±0,1 mm.

Se reserva el derecho de cambios técnicos.
