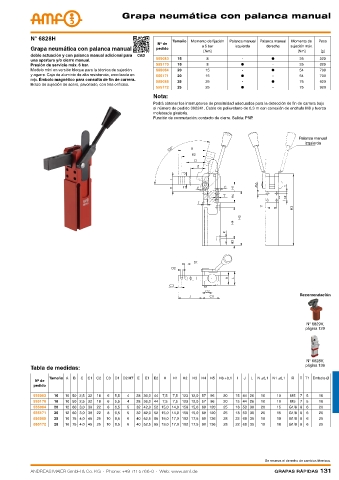

Grapa neumática con palanca manual

N° 6828H Tamaño Momento de fijación Palanca manual Palanca manual Momento de Peso
Nº de
Grapa neumática con palanca manual pedido a 5 bar izquierda derecha sujeción máx.
[Nm] [Nm] [g]
doble actuación y con palanca manual adicional para CAD
una apertura y/o cierre manual. 555083 16 8 - ● 25 320
Presión de servicio máx. 6 bar. 555170 16 8 ● - 25 320
Modelo mini en versión bloque para la técnica de sujeción 555084 20 15 - ● 54 700
y agarre. Caja de aluminio de alta resistencia, anodizada en 555171 20 15 ● - 54 700
rojo. Émbolo magnético para consulta de fin de carrera.
555085 25 25 - ● 75 920
Brazo de sujeción de acero, pavonado, con tres orificios.
555172 25 25 ● - 75 920
Nota:
Podrá obtener los interruptores de proximidad adecuados para la detección de fin de carrera bajo
el número de pedido 392241. Cable de poliuretano de 0,3 m con conexión de enchufe M8 y tuerca
moleteada giratoria.
Función de conmutación: contacto de cierre. Salida: PNP.

Palanca manual
izquierda

Recomendación

N° 6829V,
página 129

N° 6828V,
página 136
Tabla de medidas:
Tamaño A B C C1 C2 C3 D1 D2 H7 E E1 E2 H H1 H2 H3 H4 H5 H6 +0,1 I J L N ±0,1 N1 ±0,1 R T T1 Émbolo-Ø
Nº de
pedido
555083 16 10 50 2,5 32 18 6 5,5 4 28 36,0 44 7,5 7,5 123 12,0 57 96 20 15 44 26 10 10 M5 7 5 16
555170 16 10 50 2,5 32 18 6 5,5 4 28 36,0 44 7,5 7,5 123 12,0 57 96 20 15 44 26 10 10 M5 7 5 16
555084 20 12 60 3,0 39 22 8 6,5 5 32 42,0 52 15,0 14,0 158 15,0 69 120 25 18 53 30 20 15 G1/8 8 6 20
555171 20 12 60 3,0 39 22 8 6,5 5 32 42,0 52 15,0 14,0 158 15,0 69 120 25 18 53 30 20 15 G1/8 8 6 20
555085 25 16 75 4,0 45 25 10 8,5 6 40 52,5 65 19,0 17,0 182 17,5 80 136 28 22 68 35 18 18 G1/8 8 6 25
555172 25 16 75 4,0 45 25 10 8,5 6 40 52,5 65 19,0 17,0 182 17,5 80 136 28 22 68 35 18 18 G1/8 8 6 25

Se reserva el derecho de cambios técnicos.
