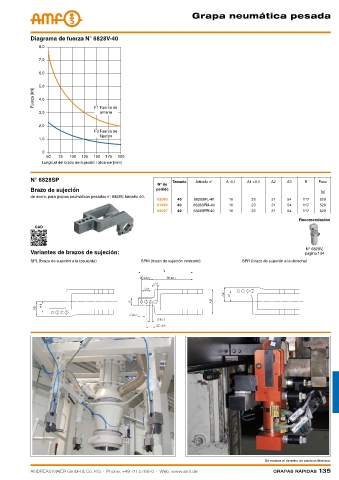

Grapa neumática pesada

Diagrama de fuerza N° 6828V-40
8,0

7,0

6,0

5,0
Fuerza [kN] 4,0

amarre
3,0 F1 Fuerza de
2,0
F3 Fuerza de
fijación
1,0
0
50 75 100 125 150 175 200
Longitud del brazo de sujeción / alcance [mm]

N° 6828SP Tamaño Artículo n° A -0,1 A1 ±0,1 A2 A3 B Peso
Nº de
Brazo de sujeción pedido [g]
de acero, para grapas neumáticas pesadas n° 6828V, tamaño 40.
92080 40 6828SPL-40 16 23 31 54 117 520
91900 40 6828SPM-40 16 23 31 54 117 520
92007 40 6828SPR-40 16 23 31 54 117 520
Recomendación
CAD

N° 6828V,
Variantes de brazos de sujeción: página 134
SPL (brazo de sujeción a la izquierda) SPM (brazo de sujeción centrado) SPR (brazo de sujeción a la derecha)

Se reserva el derecho de cambios técnicos.
