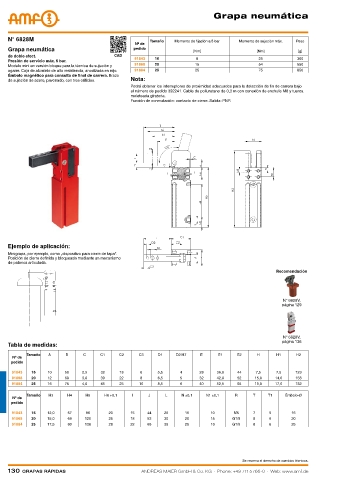

Grapa neumática

N° 6828M Tamaño Momento de fijación a 5 bar Momento de sujeción máx. Peso
Nº de
Grapa neumática pedido [Nm] [Nm] [g]
de doble efect. CAD
91843 16 8 25 300
Presión de servicio máx. 6 bar.
Modelo mini en versión bloque para la técnica de sujeción y 91868 20 15 54 550
agarre. Caja de aluminio de alta resistencia, anodizada en rojo. 91884 25 25 75 850
Émbolo magnético para consulta de final de carrera. Brazo
de sujeción de acero, pavonado, con tres orificios. Nota:
Podrá obtener los interruptores de proximidad adecuados para la detección de fin de carrera bajo
el número de pedido 392241. Cable de poliuretano de 0,3 m con conexión de enchufe M8 y tuerca
moleteada giratoria.
Función de conmutación: contacto de cierre. Salida: PNP.

Ejemplo de aplicación:
Minigrapa, por ejemplo, como „dispositivo para cierre de tapa“.
Posición de cierre definida y bloqueada mediante un mecanismo
de palanca articulada.
Recomendación

N° 6829V,
página 129

N° 6828V,
página 136
Tabla de medidas:
Tamaño A B C C1 C2 C3 D1 D2 H7 E E1 E2 H H1 H2
Nº de
pedido
91843 16 10 50 2,5 32 18 6 5,5 4 28 36,0 44 7,5 7,5 123
91868 20 12 60 3,0 39 22 8 6,5 5 32 42,0 52 15,0 14,0 158
91884 25 16 75 4,0 45 25 10 8,5 6 40 52,5 65 19,0 17,0 182
Tamaño H3 H4 H5 H6 +0,1 I J L N ±0,1 N1 ±0,1 R T T1 Émbolo-Ø
Nº de
pedido
91843 16 12,0 57 96 20 15 44 26 16 10 M5 7 5 16
91868 20 15,0 69 120 25 18 53 30 20 15 G1/8 8 6 20
91884 25 17,5 80 136 28 22 68 35 25 18 G1/8 8 6 25

Se reserva el derecho de cambios técnicos.
