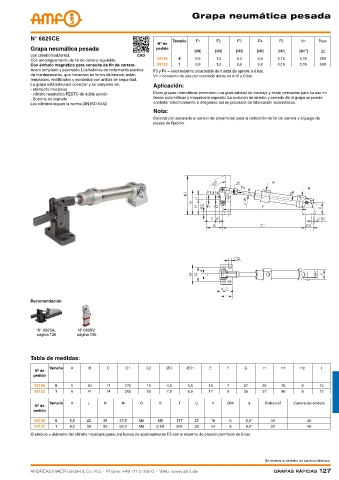

Grapa neumática pesada




            N° 6825CE                                         Tamaño  F1     F2     F3      F4     F5      Vn    Peso
                                                        Nº de
            Grapa neumática pesada                      pedido
                                                                     [kN]    [kN]   [kN]   [kN]    [kN]   [dm³]   [g]
            con cilindro horizontal.             CAD
            Con amortiguamiento de fin de carrera regulable.   92106  0  0,6  1,0   0,2     0,4    0,10   0,10   260
            Con émbolo magnético para consulta de fin de carrera.   92122  1  0,8  1,2  0,6  0,8   0,19   0,15   500
            Acero templado y pavonado. Los bulones de rodamiento exentos   F3 y F4 = valor máximo alcanzable de fuerza de apriete a 6 bar.
            de mantenimiento, que funcionan en forros de bronce, están
                                                       Vn = consumo de aire por recorrido doble en dm³ a 6 bar.
            templados, rectificados y montados con anillas de seguridad.
            La grapa está lista para conectar y se compone de:   Aplicación:
            - elemento mecánico
                                                       Estas grapas neumáticas presentan una gran calidad de montaje y están pensadas para su uso en
            - cilindro neumático FESTO de doble acción
            - Soporte de cojinete                      líneas automáticas y maquinaria especial. La posición de abierto y cerrado de la grapa se puede
                                                       controlar eléctricamente e integrarse así en procesos de fabricación automáticos.
            Los cilindros siguen la norma DIN ISO 6432.
                                                       Nota:
                                                       Solicitar por separado el sensor de proximidad para la detección de fin de carrera y el juego de
                                                       piezas de fijación.




































            Recomendación




              N° 6825A,     N° 6828V,
              página 126    página 136



            Tabla de medidas:
                  Tamaño  A     B      C     C1     C2      ØD     ØD1     E     F     G     H      H1    H2      I
             Nº de
             pedido
             92106  0     5     34    11     175     15     4,5    5,5    14     7     27    26     76     6     10
             92122  1     6     41    14     200     20     7,0    6,5    17     9     35    37     96     8     12
                  Tamaño  K     L    M      N     O      R      T     U    V     ØW     α     Émbolo-Ø  Carrera del émbolo
             Nº de
             pedido
             92106  0    5,5    22   35    47,5   M6    M5     177   27    18     6    6,6°     16           40
             92122  1    8,0    28   50    62,0   M8    G1/8   204   30    24     8    9,0°     20           40
            Ø émbolo = diámetro del cilindro necesario para una fuerza de accionamiento F5 con el máximo de presión permitido de 6 bar.




                                                                                              Se reserva el derecho de cambios técnicos.
