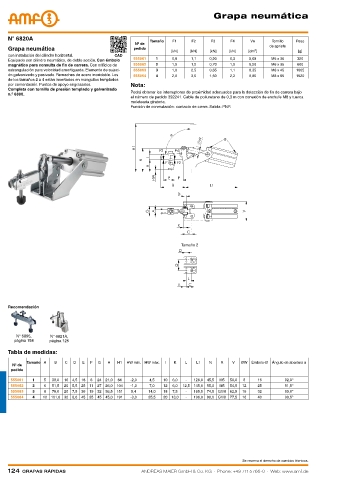

Page 124 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa neumática

N° 6820A Tamaño F1 F2 F3 F4 Vn Tornillo Peso
Nº de
Grapa neumática pedido de apriete
[kN] [kN] [kN] [kN] [dm³] [g]
con instalación del cilindro horizontal. CAD
Equipado con cilindro neumático, de doble acción. Con émbolo 555061 1 0,8 1,1 0,20 0,3 0,08 M5 x 30 320
magnético para consulta de fin de carrera. Con orificios de 555062 2 1,0 1,2 0,70 1,0 0,26 M6 x 35 600
estrangulación para velocidad amortiguada. Elemento de sujeci- 555063 3 1,0 2,5 0,65 1,1 0,35 M8 x 45 1005
ón galvanizado y pasivado. Remaches de acero inoxidable. Los 555064 4 2,0 3,0 1,50 2,2 0,80 M8 x 65 1520
de los tamaños 2 a 4 están insertados en manguitos templados
por cementación. Puntos de apoyo engrasados. Nota:
Completa con tornillo de presión templado y galvanizado
Podrá obtener los interruptores de proximidad adecuados para la detección de fin de carrera bajo
n.º 6890.
el número de pedido 392241. Cable de poliuretano de 0,3 m con conexión de enchufe M8 y tuerca
moleteada giratoria.
Función de conmutación: contacto de cierre. Salida: PNP.

Tamaño 2

Recomendación

N° 6895, N° 6821A,
página 154 página 125

Tabla de medidas:
Tamaño A B C D E F G H H1 HW mín. HW máx. I K L L1 N R V ØW Émbolo-Ø Ángulo de abertura α
Nº de
pedido
555061 1 5 39,0 16 4,5 18 6 24 21,0 84 -2,0 4,5 10 6,0 - 126,0 45,5 M5 50,0 8 16 92,0°
555062 2 6 51,5 20 5,5 25 11 27 26,0 104 -1,0 7,0 12 6,0 12,5 145,0 55,0 M5 54,5 12 25 91,5°
555063 3 8 78,0 20 7,5 36 19 32 36,5 151 5,4 14,0 18 7,5 - 165,5 74,5 G1/8 62,5 16 32 90,0°
555064 4 10 101,0 32 8,6 45 25 45 45,0 191 -3,0 25,5 20 13,0 - 196,0 90,0 G1/8 77,5 16 40 90,5°

Se reserva el derecho de cambios técnicos.
