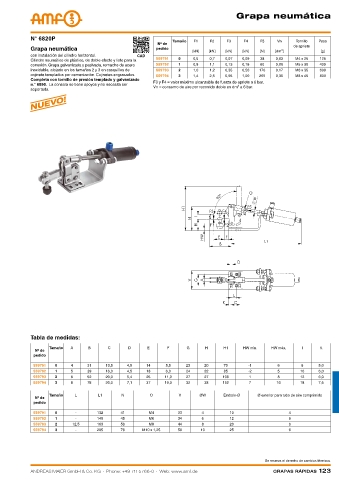

Grapa neumática

N° 6820P Tamaño F1 F2 F3 F4 F5 Vn Tornillo Peso
Nº de
Grapa neumática pedido de apriete
[kN] [kN] [kN] [kN] [N] [dm³] [g]
con instalación del cilindro horizontal. CAD
Cilindro neumático de plástico, de doble efecto y listo para la 559791 0 0,5 0,7 0,07 0,09 38 0,03 M4 x 25 125
conexión. Grapa galvanizada y pasivada, remache de acero 559792 1 0,8 1,1 0,13 0,18 60 0,06 M5 x 30 400
inoxidable, alojado en los tamaños 2 y 3 en casquillos de 559793 2 1,0 1,2 0,35 0,50 170 0,17 M6 x 35 600
cojinete templados por cementación. Cojinetes engrasados. 559794 3 1,4 2,5 0,55 1,00 265 0,30 M8 x 45 800
Completa con tornillo de presión templado y galvanizado
F3 y F4 = valor máximo alcanzable de fuerza de apriete a 6 bar.
n.° 6890. La consola no tiene apoyos y no necesita ser
Vn = consumo de aire por recorrido doble en dm³ a 6 bar.
soportada.
Nuevo!

Tabla de medidas:
Tamaño A B C D E F G H H1 HW mín. HW máx. I K
Nº de
pedido
559791 0 4 31 13,5 4,5 14 5,5 23 20 70 -1 6 8 5,0
559792 1 5 39 16,0 4,5 18 6,0 24 22 85 -2 5 10 6,0
559793 2 6 52 20,0 5,4 25 11,0 27 27 106 1 8 12 6,0
559794 3 8 78 20,0 7,1 37 19,0 32 38 152 7 16 18 7,5
Tamaño L L1 N O V ØW Émbolo-Ø Ø exterior para tubo de aire comprimido
Nº de
pedido
559791 0 - 132 41 M4 33 4 10 4
559792 1 - 145 45 M6 34 6 12 6
559793 2 12,5 163 56 M8 44 8 20 6
559794 3 - 205 76 M10 x 1,25 50 10 25 6

Se reserva el derecho de cambios técnicos.
