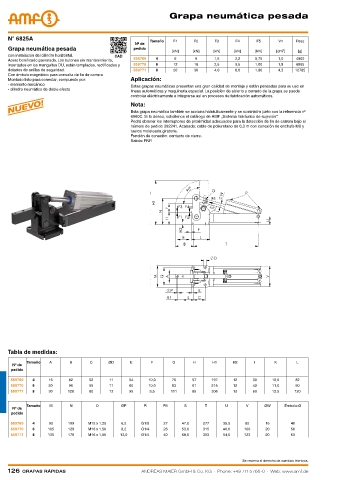

Grapa neumática pesada

N° 6825A Tamaño F1 F2 F3 F4 F5 Vn Peso
Nº de
Grapa neumática pesada pedido
[kN] [kN] [kN] [kN] [kN] [dm³] [g]
con instalación del cilindro horizontal. CAD
Acero bonificado pavonado. Los bulones sin mantenimiento, 559769 4 6 9 1,5 2,2 0,75 1,0 4800
insertados en los manguitos DU, están templados, rectificados y 559770 6 12 18 2,5 3,5 1,00 1,8 6965
dotados de anillas de seguridad. 559771 8 20 30 4,0 6,0 1,80 4,3 12785
Con émbolo magnético para consulta de fin de carrera.
Montado listo para conectar, compuesto por: Aplicación:
- elemento mecánico
Estas grapas neumáticas presentan una gran calidad de montaje y están pensadas para su uso en
- cilindro neumático de doble efecto
líneas automáticas y maquinaria especial. La posición de abierto y cerrado de la grapa se puede
controlar eléctricamente e integrarse así en procesos de fabricación automáticos.
Nuevo! Nota:
Esta grapa neumática también se acciona hidráulicamente y se suministra junto con la referencia nº
6960C. Si lo desea, solicítenos el catálogo de AMF „Sistema hidráulico de sujeción“.
Podrá obtener los interruptores de proximidad adecuados para la detección de fin de carrera bajo el
número de pedido 392241. Acabado: cable de poliuretano de 0,3 m con conexión de enchufe M8 y
tuerca moleteada giratoria.
Función de conexión: contacto de cierre.
Salida: PNP.

Tabla de medidas:
Tamaño A B C ØD E F G H H1 H2 I K L
Nº de
pedido
559769 4 15 82 52 11 54 10,0 70 57 197 12 30 10,0 82
559770 6 20 90 55 11 60 10,0 83 61 215 12 40 11,0 90
559771 8 30 128 80 13 95 9,5 111 86 306 12 60 12,5 120

Tamaño M N O ØP R R1 S T U V ØW Émbolo-Ø
Nº de
pedido
559769 4 90 109 M12 x 1,25 6,2 G1/8 27 47,0 277 35,5 82 16 40
559770 6 105 129 M16 x 1,50 8,2 G1/4 26 53,0 315 40,0 100 20 50
559771 8 135 176 M16 x 1,50 13,0 G1/4 40 69,5 383 54,0 123 20 63

Se reserva el derecho de cambios técnicos.
