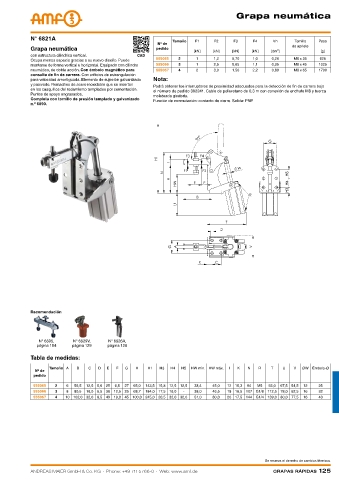

Page 125 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa neumática

N° 6821A Tamaño F1 F2 F3 F4 Vn Tornillo Peso
Nº de
Grapa neumática pedido de apriete
[kN] [kN] [kN] [kN] [dm³] [g]
con estructura cilindrica vertical. CAD
Ocupa menos espacio gracias a su nuevo diseño. Puede 555065 2 1 1,2 0,70 1,0 0,26 M6 x 35 625
montarse de forma vertical u horizontal. Equipado con cilindro 555066 3 1 2,5 0,65 1,1 0,35 M8 x 45 1025
neumático, de doble acción. Con émbolo magnético para 555067 4 2 3,0 1,50 2,2 0,80 M8 x 65 1700
consulta de fin de carrera. Con orificios de estrangulación
para velocidad amortiguada. Elemento de sujeción galvanizado Nota:
y pasivado. Remaches de acero inoxidable que se insertan
Podrá obtener los interruptores de proximidad adecuados para la detección de fin de carrera bajo
en los casquillos del rodamiento templados por cementación.
el número de pedido 392241. Cable de poliuretano de 0,3 m con conexión de enchufe M8 y tuerca
Puntos de apoyo engrasados.
moleteada giratoria.
Completa con tornillo de presión templado y galvanizado
Función de conmutación: contacto de cierre. Salida: PNP.
n.º 6890.

Recomendación

N° 6895, N° 6829V, N° 6826A,
página 154 página 129 página 128
Tabla de medidas:
Tamaño A B C D E F G H H1 H3 H4 H5 HW mín. HW máx. I K N R T U V ØW Émbolo-Ø
Nº de
pedido
555065 2 6 56,5 12,5 5,6 25 6,5 27 65,0 143,5 15,8 12,5 12,5 38,4 45,0 12 15,3 94 M5 93,0 67,5 54,5 12 25
555066 3 8 80,5 16,0 6,5 36 12,5 25 68,7 184,0 17,5 16,0 - 38,0 46,5 18 16,5 107 G1/8 112,5 78,0 62,5 16 32
555067 4 10 102,0 32,0 8,5 49 19,0 45 100,0 245,0 20,5 32,0 32,0 51,0 80,0 20 17,5 144 G1/4 139,0 80,0 77,5 16 40

Se reserva el derecho de cambios técnicos.
