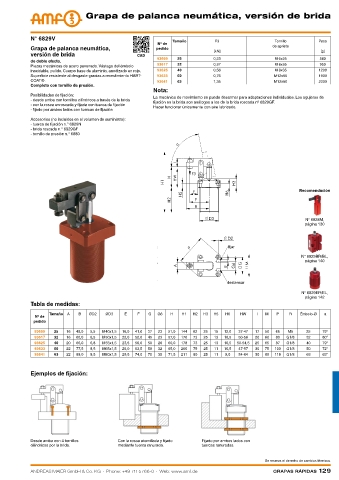

Grapa de palanca neumática, versión de brida

N° 6829V Tamaño F3 Tornillo Peso
Nº de
Grapa de palanca neumática, pedido de apriete
[kN] [g]
versión de brida CAD
93609 25 0,23 M 6x25 580
de doble efecto.
Piezas mecánicas de acero pavonado. Vástago del émbolo 93617 32 0,37 M 8x35 950
inoxidable, pulido. Cuerpo base de aluminio, anodizado en rojo. 93625 40 0,56 M 8x35 1200
Superficie resistente al desgaste gracias a revestimiento HART- 93633 50 0,76 M12x50 1900
COAT®. 93641 63 1,35 M12x50 2300
Completo con tornillo de presión.
Nota:
Posibilidades de fijación:
La mecánica de movimiento se puede desarmar para adaptaciones individuales. Los agujeros de
- desde arriba con tornillos cilíndricos a través de la brida fijación en la brida son análogos a los de la brida roscada nº 6829GF.
- con la rosca enroscada y fijada con tuerca de fijación
Hacer funcionar únicamente con aire lubricado.
- fijado por ambos lados con tuercas de fijación
Accesorios (no incluidos en el volumen de suministro):
- tuerca de fijación n.° 6829N
- brida roscada n.° 6829GF
- tornillo de presión n.° 6880

Recomendación

N° 6828M,
página 130

fijar
N° 6829BR/BL,
página 140

destensar
N° 6829ER/EL,
página 142
Tabla de medidas:

Tamaño A B ØD2 ØD3 E F G G6 H H1 H2 H3 H5 H6 HW I M P R Émbolo-Ø α
Nº de
pedido
93609 25 16 48,0 5,5 M40x1,5 16,0 41,0 37 23 51,0 144 62 25 15 12,0 37-47 17 50 66 M5 25 79°
93617 32 16 60,0 6,5 M50x1,5 22,0 52,0 45 23 57,0 170 73 25 13 10,5 50-56 20 60 80 G1/8 32 80°
93625 40 20 66,0 6,8 M55x1,5 23,5 56,0 50 26 60,0 178 73 25 13 10,5 50-54,5 25 65 87 G1/8 40 79°
93633 50 22 77,5 8,5 M65x1,5 26,0 63,5 58 32 65,0 200 79 25 11 10,5 47-57 30 75 100 G1/8 50 72°
93641 63 22 88,0 8,5 M80x1,5 29,5 74,0 70 35 71,5 211 80 25 11 9,0 54-64 30 89 118 G1/8 63 63°

Ejemplos de fijación:

Desde arriba con 4 tornillos Con la rosca atornillada y fijado Fijado por ambos lados con
cilíndricos por la brida. mediante tuerca ranurada. tuercas ranuradas.

Se reserva el derecho de cambios técnicos.
