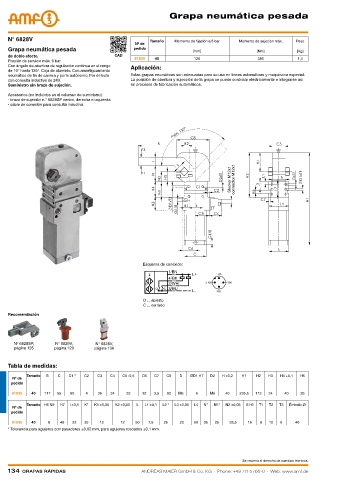

Page 134 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa neumática pesada

N° 6828V Tamaño Momento de fijación a 5 bar Momento de sujeción máx. Peso
Nº de
Grapa neumática pesada pedido [Nm] [Nm] [Kg]
de doble efecto. CAD
Presión de servicio máx. 6 bar. 91835 40 120 380 1,4
Con ángulo de abertura de regulación continua en el rango Aplicación:
de 10° hasta 135°. Caja de aluminio. Con amortiguamiento
neumático de fin de carrera y porte autónomo. Por defecto Estas grapas neumáticas son adecuadas para su uso en líneas automáticas y maquinaria especial.
con consulta inductiva de 24V. La posición de abertura y sujección de la grapa se puede controlar eléctricamente e integrarse así
Suministro sin brazo de sujeción. en procesos de fabricación automáticos.
Accesorios (no incluidos en el volumen de suministro):
- brazo de sujeción n.° 6828SP centro, derecha e izquierda
- cable de conexión para consulta inductiva

Stecker M12x1 connector M12x1

Esquema de conexión:

O ... abierto
C ... cerrado
Recomendación

N° 6828SP, N° 6829V, N° 6828V,
página 135 página 129 página 136

Tabla de medidas:
Tamaño B C C1 * C2 C3 C4 C5 -0,5 C6 C7 C8 D ØD1 H7 D2 H ±0,2 H1 H2 H3 H4 +0,1 H5
Nº de
pedido
91835 40 117 55 60 4 36 34 33 32 3,5 83 M6 6 M6 40 235,5 113 34 40 25
Tamaño H6 N9 H7 I ±0,1 K* K1 ±0,05 K2 ±0,05 L L1 ±0,1 L2 * L3 ±0,05 L4 N* N1* N2 ±0,05 S h9 T1 T2 T3 Émbolo-Ø
Nº de
pedido
91835 40 8 48 22 35 12 12 50 7,5 25 20 50 35 25 38,5 16 8 12 6 40
* Tolerancia para agujeros con pasadores ±0,02 mm, para agujeros roscados ±0,1 mm.

Se reserva el derecho de cambios técnicos.
