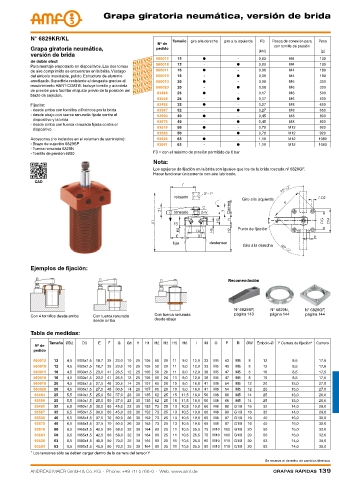

Page 139 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa giratoria neumática, versión de brida

N° 6829KR/KL Tamaño giro a la derecha giro a la izquierda F3 Rosca de conexión para Peso
Nº de
Grapa giratoria neumática, pedido con tornillo de presión
[kN] [g]
versión de brida
de doble efect Nuevo! 560012 12 ● - 0,03 M4 130
Para montaje empotrado en dispositivos. Las dos tomas Nuevo! 560018 12 - ● 0,03 M4 130
de aire comprimido se encuentran en la brida. Vástago Nuevo! 560011 16 ● - 0,06 M4 180
del émbolo inoxidable, pulido. Estructura de aluminio Nuevo! 560019 16 - ● 0,06 M4 180
anodizado. Superficie resistente al desgaste gracias al 560010 20 ● - 0,08 M6 300
recubrimiento HART-COAT®. Incluye tornillo y arandela Nuevo! 560020 20 - ● 0,08 M6 300
de presión para facilitar el ajuste previo de la posición del Nuevo!
brazo de sujeción. 93484 25 ● - 0,17 M6 500
93559 25 - ● 0,17 M6 500
Fijación: 93492 32 ● - 0,27 M8 650
- desde arriba con tornillos cilíndricos por la brida 93567 32 - ● 0,27 M8 650
- desde abajo con tuerca ranurada fijada contra el 93500 40 ● - 0,45 M8 800
dispositivo y la brida
93575 40 - ● 0,45 M8 800
- desde arriba con tuerca ranurada fijada contra el
dispositivo 93518 50 ● - 0,70 M12 920
93583 50 - ● 0,70 M12 920
Accesorios (no incluidos en el volumen de suministro): 93526 63 ● - 1,10 M12 1080
- Brazo de sujeción 6829SP 93591 63 - ● 1,10 M12 1080
- Tuerca ranurada 6829N
F3 = con el máximo de presión permitido de 6 bar
- Tornillo de presión 6880
Nota:
Los agujeros de fijación en la brida son iguales que los de la brida roscada nº 6829GF.
Hacer funcionar únicamente con aire lubricado.
CAD

relajado
Giro a la izquierda
Carrera
tensado

Punto de fijación

fijar destensar
Giro a la derecha

Ejemplos de fijación:

Recomendación

N° 6829SP, N° 6829N, N° 6829GF,
Con tuerca ranurada página 143 página 144 página 144
Con 4 tornillos desde arriba Con tuerca ranurada
desde arriba desde abajo
Tabla de medidas:
Tamaño ØD2 D3 E F G G6 H H1 H2 H3 H5 H6 I M O P R ØW Émbolo-Ø Y Carrera de fijación* Carrera
Nº de
pedido
560012 12 4,5 M25x1,5 18,7 35 23,0 10 25 105 50 20 11 9,0 12,0 33 M5 43 M5 8 12 8,6 17,6
560018 12 4,5 M25x1,5 18,7 35 23,0 10 25 105 50 20 11 9,0 12,0 33 M5 43 M5 8 12 8,6 17,6
560011 16 4,5 M30x1,5 23,0 41 26,5 12 25 105 50 20 11 9,0 12,0 36 M5 47 M5 8 16 8,5 17,5
560019 16 4,5 M30x1,5 23,0 41 26,5 12 25 105 50 20 11 9,0 12,0 36 M5 47 M5 8 16 8,5 17,5
560010 20 4,5 M35x1,5 27,5 48 30,5 14 26 107 65 20 10 9,0 16,0 41 M8 54 M5 12 20 15,0 27,0
560020 20 4,5 M35x1,5 27,5 48 30,5 14 26 107 65 20 10 9,0 16,0 41 M8 54 M5 12 20 15,0 27,0
93484 25 5,5 M40x1,5 25,0 50 37,0 23 30 135 62 25 15 11,5 16,0 50 M8 66 M5 14 25 13,0 26,0
93559 25 5,5 M40x1,5 25,0 50 37,0 23 30 135 62 25 15 11,5 16,0 50 M8 66 M5 14 25 13,0 26,0
93492 32 6,5 M50x1,5 30,0 60 45,0 23 30 152 73 25 13 10,5 19,0 60 M8 80 G1/8 16 32 14,0 28,0
93567 32 6,5 M50x1,5 30,0 60 45,0 23 30 152 73 25 13 10,5 19,0 60 M8 80 G1/8 16 32 14,0 28,0
93500 40 6,5 M55x1,5 37,5 70 50,0 26 30 152 73 25 13 10,5 19,0 65 M8 87 G1/8 16 40 16,0 30,0
93575 40 6,5 M55x1,5 37,5 70 50,0 26 30 152 73 25 13 10,5 19,0 65 M8 87 G1/8 16 40 16,0 30,0
93518 50 8,5 M65x1,5 42,5 80 58,0 32 30 164 80 25 11 10,5 25,5 75 M10 100 G1/8 20 50 16,0 32,0
93583 50 8,5 M65x1,5 42,5 80 58,0 32 30 164 80 25 11 10,5 25,5 75 M10 100 G1/8 20 50 16,0 32,0
93526 63 8,5 M80x1,5 45,0 90 70,0 35 30 164 80 25 11 10,5 25,5 90 M10 118 G1/8 20 63 14,0 30,0
93591 63 8,5 M80x1,5 45,0 90 70,0 35 30 164 80 25 11 10,5 25,5 90 M10 118 G1/8 20 63 14,0 30,0
* Los tensores sólo se deben cargar dentro de la carrera del tensor Y.
Se reserva el derecho de cambios técnicos.
ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de Grapas rápidas 139
