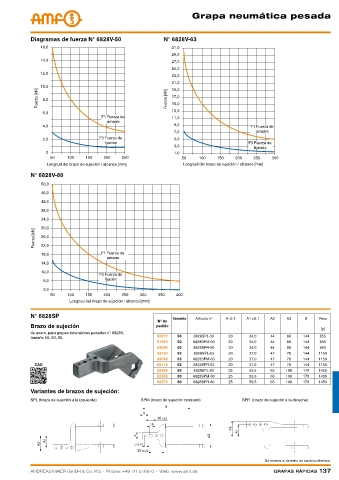

Page 137 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa neumática pesada

Diagramas de fuerza N° 6828V-50 N° 6828V-63
16,0 31,0
29,0
14,0 27,0
25,0
12,0
23,0
21,0
10,0 19,0
Fuerza [kN] 8,0 Fuerza [kN] 17,0
15,0
13,0
6,0
F1 Fuerza de 11,0
amarre
4,0 9,0 F1 Fuerza de
7,0 amarre
2,0 F3 Fuerza de 5,0
fijación F3 Fuerza de
3,0
fijación
0 1,0
50 100 150 200 250 50 100 150 200 250 300
Longitud del brazo de sujeción / alcance [mm] Longitud del brazo de sujeción / alcance [mm]
N° 6828V-80
50,0
46,0
42,0
38,0
34,0
30,0
Fuerza [kN] 26,0

22,0
F1 Fuerza de
18,0
amarre
14,0
10,0
F3 Fuerza de
fijación
6,0
2,0
50 100 150 200 250 300 350 400
Longitud del brazo de sujeción / alcance [mm]

N° 6828SP Tamaño Artículo n° A -0,1 A1 ±0,1 A2 A3 B Peso
Nº de
Brazo de sujeción pedido
[g]
de acero, para grapas neumáticas pesadas n° 6828V,
92072 50 6828SPL-50 20 34,0 44 68 144 855
tamaño 50, 63, 80.
91959 50 6828SPM-50 20 34,0 44 68 144 855
92056 50 6828SPR-50 20 34,0 44 68 144 855
92130 63 6828SPL-63 20 37,0 47 78 144 1150
92098 63 6828SPM-63 20 37,0 47 78 144 1150
CAD 92114 63 6828SPR-63 20 37,0 47 78 144 1150
92395 80 6828SPL-80 25 50,5 63 108 179 1450
92353 80 6828SPM-80 25 50,5 63 108 179 1450
92379 80 6828SPR-80 25 50,5 63 108 179 1450
Variantes de brazos de sujeción:
SPL (brazo de sujeción a la izquierda) SPM (brazo de sujeción centrado) SPR (brazo de sujeción a la derecha)

Se reserva el derecho de cambios técnicos.
