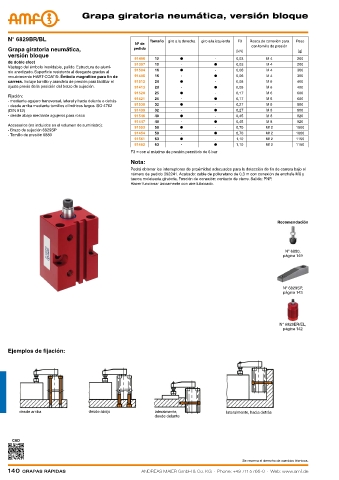

Grapa giratoria neumática, versión bloque

N° 6829BR/BL Tamaño giro a la derecha giro a la izquierda F3 Rosca de conexión para Peso
Nº de
con tornillo de presión
Grapa giratoria neumática, pedido [kN] [g]
versión bloque
91496 12 ● - 0,03 M 4 200
de doble efect
91397 12 - ● 0,03 M 4 200
Vástago del émbolo inoxidable, pulido. Estructura de alumi-
91504 16 ● - 0,06 M 4 300
nio anodizado. Superficie resistente al desgaste gracias al
recubrimiento HART-COAT®. Émbolo magnético para fin de 91405 16 - ● 0,06 M 4 300
carrera. Incluye tornillo y arandela de presión para facilitar el 91512 20 ● - 0,08 M 6 400
ajuste previo de la posición del brazo de sujeción. 91413 20 - ● 0,08 M 6 400
91520 25 ● - 0,17 M 6 600
Fijación:
91421 25 - ● 0,17 M 6 600
- mediante agujero transversal, lateral y hacia delante o detrás
- desde arriba mediante tornillos cilíndricos largos ISO 4762 91538 32 ● - 0,27 M 8 800
(DIN 912) 91439 32 - ● 0,27 M 8 800
- desde abajo mediante agujeros para rosca 91546 40 ● - 0,45 M 8 920
91447 40 - ● 0,45 M 8 920
Accesorios (no incluidos en el volumen de suministro):
91553 50 ● - 0,70 M12 1000
- Brazo de sujeción 6829SP
91454 50 - ● 0,70 M12 1000
- Tornillo de presión 6880
91561 63 ● - 1,10 M12 1150
91462 63 - ● 1,10 M12 1150
F3 = con el máximo de presión permitido de 6 bar
Nota:
Podrá obtener los interruptores de proximidad adecuados para la detección de fin de carrera bajo el
número de pedido 392241. Acabado: cable de poliuretano de 0,3 m con conexión de enchufe M8 y
tuerca moleteada giratoria. Función de conexión: contacto de cierre. Salida: PNP.
Hacer funcionar únicamente con aire lubricado.

Recomendación

N° 6880,
página 149

N° 6829SP,
página 143

N° 6829ER/EL,
página 142

Ejemplos de fijación:

desde arriba desde abajo lateralmente, lateralmente, hacia detrás
desde delante

CAD

Se reserva el derecho de cambios técnicos.
