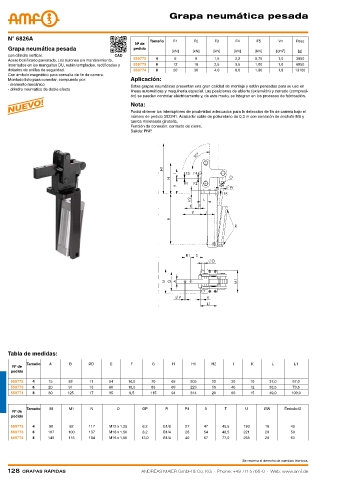

Page 128 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa neumática pesada

N° 6826A Tamaño F1 F2 F3 F4 F5 Vn Peso
Nº de
Grapa neumática pesada pedido
[kN] [kN] [kN] [kN] [kN] [dm³] [g]
con cilindro vertical. CAD
Acero bonificado pavonado. Los bulones sin mantenimiento, 559772 4 6 9 1,5 2,2 0,75 1,0 3850
insertados en los manguitos DU, están templados, rectificados y 559773 6 12 18 2,5 3,5 1,00 1,6 6950
dotados de anillas de seguridad. 559774 8 20 30 4,0 6,0 1,80 1,8 13160
Con émbolo magnético para consulta de fin de carrera.
Montado listo para conectar, compuesto por: Aplicación:
- elemento mecánico
Estas grapas neumáticas presentan una gran calidad de montaje y están pensadas para su uso en
- cilindro neumático de doble efecto
líneas automáticas y maquinaria especial. Las posiciones de abierto (extensión) y cerrado (compresi-
ón) se pueden controlar eléctricamente y, de este modo, se integran en los procesos de fabricación.
Nuevo! Nota:
Podrá obtener los interruptores de proximidad adecuados para la detección de fin de carrera bajo el
número de pedido 392241. Acabado: cable de poliuretano de 0,3 m con conexión de enchufe M8 y
tuerca moleteada giratoria.
Función de conexión: contacto de cierre.
Salida: PNP.

Tabla de medidas:

Tamaño A B ØD E F G H H1 H2 I K L L1
Nº de
pedido
559772 4 15 82 11 54 10,0 70 65 205 12 30 10 37,0 67,0
559773 6 20 91 13 60 10,0 83 69 223 15 40 12 33,5 73,5
559774 8 30 125 17 95 9,5 115 94 314 20 60 15 49,0 109,0

Tamaño M M1 N O ØP R R1 S T U ØW Émbolo-Ø
Nº de
pedido
559772 4 90 82 117 M12 x 1,25 6,2 G1/8 27 47 45,5 193 16 40
559773 6 107 100 137 M16 x 1,50 8,2 G1/4 26 54 48,5 221 20 50
559774 8 145 115 184 M16 x 1,50 13,0 G1/4 40 67 77,0 255 20 63

Se reserva el derecho de cambios técnicos.
