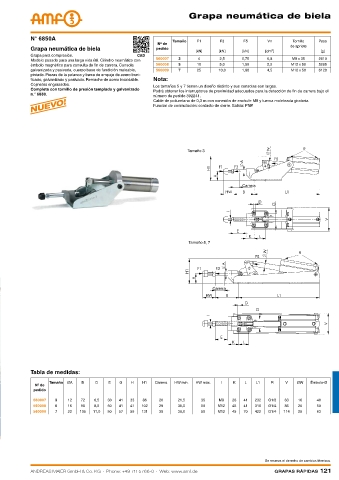

Page 121 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa neumática de biela

N° 6850A Tamaño F1 F3 F5 Vn Tornillo Peso
Nº de
Grapa neumática de biela pedido de apriete
[kN] [kN] [kN] [dm³] [g]
Grapa para compresión. CAD
Modelo pesado para una larga vida útil. Cilindro neumático con 560007 3 4 2,5 0,75 0,8 M8 x 35 2610
émbolo magnético para consulta de fin de carrera. Consola 560008 5 10 5,0 1,00 2,2 M12 x 50 5265
galvanizada y pasivada, cuerpo base de fundición maleable, 560009 7 25 10,0 1,80 4,5 M12 x 50 6120
pintada. Piezas de la palanca y barra de empuje de acero boni-
ficado, galvanizado y pasivado. Remache de acero inoxidable. Nota:
Cojinetes engrasados.
Los tamaños 5 y 7 tienen un diseño distinto y sus consolas son largas.
Completa con tornillo de presión templado y galvanizado
Podrá obtener los interruptores de proximidad adecuados para la detección de fin de carrera bajo el
n.° 6880. número de pedido 392241.
Nuevo! Cable de poliuretano de 0,3 m con conexión de enchufe M8 y tuerca moleteada giratoria.
Función de conmutación: contacto de cierre. Salida: PNP.

Tamaño 3

Carrera

Tamaño 5, 7

Carrera

Tabla de medidas:

Tamaño ØA B D E G H H1 Carrera HW mín. HW máx. I K L L1 R V ØW Émbolo-Ø
Nº de
pedido
560007 3 12 72 6,5 30 41 33 86 20 21,5 35 M8 28 41 232 G1/8 83 16 40
560008 5 16 98 8,5 50 41 41 102 29 30,0 50 M12 45 41 316 G1/4 86 20 50
560009 7 22 105 11,0 50 57 59 131 38 30,0 50 M12 45 70 422 G1/4 114 20 63

Se reserva el derecho de cambios técnicos.
