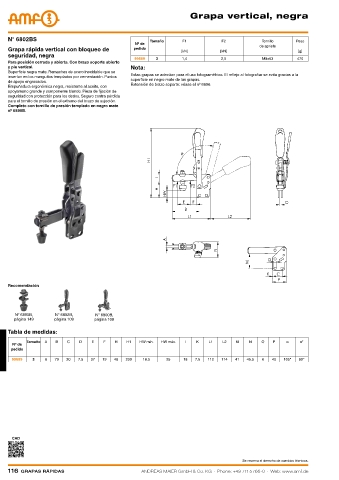

Page 116 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa vertical, negra

N° 6802BS Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida vertical con bloqueo de pedido [kN] [kN] [g]
seguridad, negra
99689 3 1,4 2,5 M8x63 470
Para posición cerrada y abierta. Con brazo soporte abierto
y pie vertical. Nota:
Superficie negra mate. Remaches de acero inoxidable que se
Estas grapas se adecúan para el uso fotogramétrico. El reflejo al fotografiar se evita gracias a la
insertan en los manguitos templados por cementación. Puntos
superficie en negro mate de las grapas.
de apoyo engrasados.
Extensión de brazo soporte: véase el nº 6896.
Empuñadura ergonómica negra, resistente al aceite, con
apoyamano grande y componente blando. Pieza de fijación de
seguridad con protección para los dedos. Seguro contra pérdida
para el tornillo de presión en el extremo del brazo de sujeción.
Completo con tornillo de presión templado en negro mate
nº 6890B.

Recomendación

N° 6890B, N° 6802B, N° 6800B,
página 149 página 109 página 108
Tabla de medidas:

Tamaño A B C D E F H H1 HW mín. HW máx. I K L1 L2 M N O P α α*
Nº de
pedido
99689 3 8 79 20 7,5 37 19 48 200 16,5 25 18 7,5 112 114 41 45,5 6 40 105° 60°

CAD

Se reserva el derecho de cambios técnicos.
