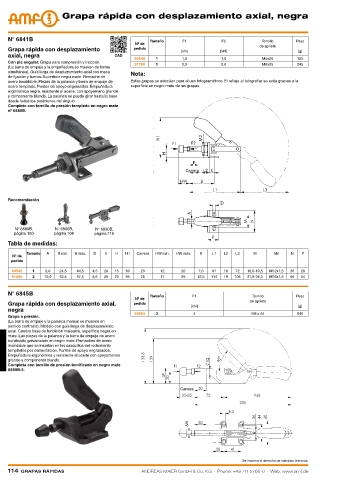

Grapa rápida con desplazamiento axial, negra

N° 6841B Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida con desplazamiento pedido [kN] [kN] [g]
axial, negra CAD
90548 1 1,0 1,0 M4x20 125
Con pie angular. Grapa para compresión y tracción.
91280 2 2,0 2,0 M6x25 245
(La barra de empuje y la empuñadura se mueven de forma
simultánea). Guía larga de desplazamiento axial con rosca Nota:
de fijación y tuerca. Superficie negra mate. Remache de
acero inoxidable. Piezas de la palanca y barra de empuje de Estas grapas se adecúan para el uso fotogramétrico. El reflejo al fotografiar se evita gracias a la
acero templado. Puntos de apoyo engrasados. Empuñadura superficie en negro mate de las grapas.
ergonómica negra, resistente al aceite, con apoyamano grande
y componente blando. La palanca se puede girar hasta la base
desde todas las posiciones del ángulo.
Completo con tornillo de presión templado en negro mate
nº 6880B.

Carrera

Recomendación

N° 6880B, N° 6800B, N° 6830B,
página 150 página 108 página 110
Tabla de medidas:
Tamaño A B mín. B máx. D E H H1 Carrera HW mín. HW máx. K L1 L2 L3 M M2 N P
Nº de
pedido
90548 1 8,0 24,5 44,5 4,5 20 15 60 20 12 20 7,0 91 16 72 16,0-19,5 M12x1,5 30 20
91280 2 10,0 32,5 57,5 5,6 25 20 95 26 17 25 12,5 114 19 105 31,8-36,0 M16x1,5 50 34

N° 6845B
Tamaño F1 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial, pedido
[kN] [g]
negra
99663 3 4 M8 x 44 540
Grapa a presión.
(La barra de empuje y la palanca manual se mueven en
sentido contrario). Modelo con guía larga de desplazamiento
axial. Cuerpo base de fundición maleable, superficie negra en
mate. Las piezas de la palanca y la barra de empuje de acero
bonificado galvanizado en negro mate. Remaches de acero
inoxidable que se insertan en los casquillos del rodamiento
templados por cementación. Puntos de apoyo engrasados.
Empuñadura ergonómica y resistente al aceite con apoyamanos
grande y componente blando.
Completa con tornillo de presión bonificado en negro mate
6880B-3.

Carrera

Se reserva el derecho de cambios técnicos.
