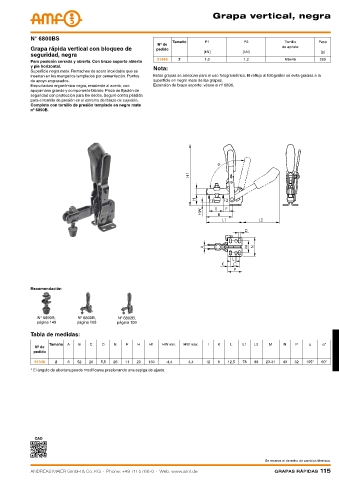

Grapa vertical, negra

N° 6800BS
Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida vertical con bloqueo de pedido de apriete
[kN] [kN] [g]
seguridad, negra
91348 2 1,0 1,2 M6x46 260
Para posición cerrada y abierta. Con brazo soporte abierto
y pie horizontal. Nota:
Superficie negra mate. Remaches de acero inoxidable que se
insertan en los manguitos templados por cementación. Puntos Estas grapas se adecúan para el uso fotogramétrico. El reflejo al fotografiar se evita gracias a la
de apoyo engrasados. superficie en negro mate de las grapas.
Empuñadura ergonómica negra, resistente al aceite, con Extensión de brazo soporte: véase el nº 6896.
apoyamano grande y componente blando. Pieza de fijación de
seguridad con protección para los dedos. Seguro contra pérdida
para el tornillo de presión en el extremo del brazo de sujeción.
Completo con tornillo de presión templado en negro mate
nº 6890B.

Recomendación

N° 6890B, N° 6800B, N° 6802B,
página 149 página 108 página 109

Tabla de medidas:
Tamaño A B C D E F H H1 HW mín. HW máx. I K L L1 L2 M N P α α*
Nº de
pedido
91348 2 6 52 20 5,5 26 11 23 139 -4,4 4,4 12 6 12,5 78 88 23-31 43 32 105° 60°
* El ángulo de abertura puede modificarse presionando una espiga de ajuste.

CAD

Se reserva el derecho de cambios técnicos.
