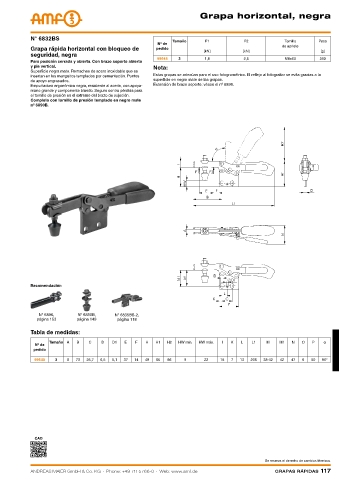

Grapa horizontal, negra

N° 6832BS Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con bloqueo de pedido de apriete
[kN] [kN] [g]
seguridad, negra
99648 3 1,8 2,5 M8x63 390
Para posición cerrada y abierta. Con brazo soporte abierto
y pie vertical. Nota:
Superficie negra mate. Remaches de acero inoxidable que se
insertan en los manguitos templados por cementación. Puntos Estas grapas se adecúan para el uso fotogramétrico. El reflejo al fotografiar se evita gracias a la
de apoyo engrasados. superficie en negro mate de las grapas.
Empuñadura ergonómica negra, resistente al aceite, con apoya- Extensión de brazo soporte: véase el nº 6896.
mano grande y componente blando. Seguro contra pérdida para
el tornillo de presión en el extremo del brazo de sujeción.
Completo con tornillo de presión templado en negro mate
nº 6890B.

Recomendación

N° 6896, N° 6890B, N° 6835BS-2,
página 153 página 149 página 118
Tabla de medidas:

Tamaño A B C D D1 E F H H1 H2 HW mín. HW máx. I K L L1 M M1 N O P α
Nº de
pedido
99648 3 8 73 25,7 6,5 5,1 37 14 49 65 86 9 22 15 7 13 206 38-42 42 47 6 50 90°

CAD

Se reserva el derecho de cambios técnicos.
