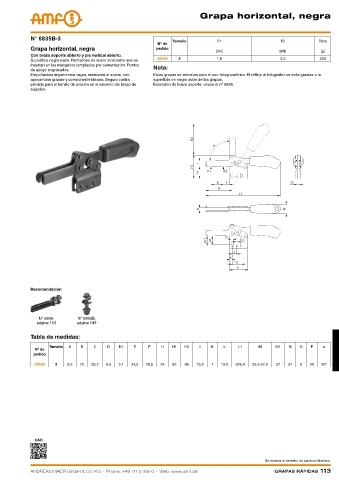

Page 113 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa horizontal, negra

N° 6835B-3 Tamaño F1 F2 Peso
Nº de
Grapa horizontal, negra pedido
[kN] [kN] [g]
Con brazo soporte abierto y pie vertical abierto.
Superficie negra mate. Remaches de acero inoxidable que se 90696 3 1,8 2,5 320
insertan en los manguitos templados por cementación. Puntos
de apoyo engrasados. Nota:
Empuñadura ergonómica negra, resistente al aceite, con Estas grapas se adecúan para el uso fotogramétrico. El reflejo al fotografiar se evita gracias a la
apoyamano grande y componente blando. Seguro contra superficie en negro mate de las grapas.
pérdida para el tornillo de presión en el extremo del brazo de Extensión de brazo soporte: véase el nº 6896.
sujeción.

Recomendación

N° 6896, N° 6890B,
página 153 página 149
Tabla de medidas:

Tamaño A B C D D1 E F H H1 H2 I K L L1 M M1 N O P α
Nº de
pedido
90696 3 8,0 73 25,7 6,5 5,1 34,5 16,5 34 65 86 15,0 7 13,0 206,0 22,5-27,5 27 27 6 50 90°

CAD

Se reserva el derecho de cambios técnicos.
ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de Grapas rápidas 113
