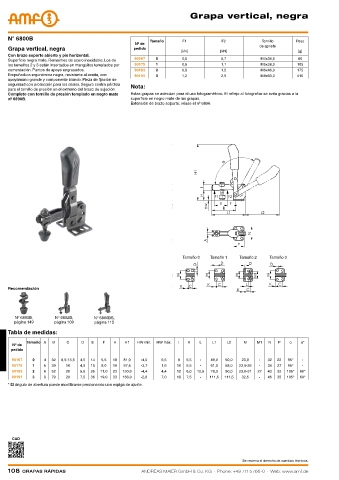

Page 108 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa vertical, negra

N° 6800B Tamaño F1 F2 Tornillo Peso
Nº de
Grapa vertical, negra pedido de apriete
[kN] [kN] [g]
Con brazo soporte abierto y pie horizontal.
Superficie negra mate. Remaches de acero inoxidable. Los de 90167 0 0,5 0,7 M4x34,5 60
los tamaños 2 y 3 están insertados en manguitos templados por 90175 1 0,6 1,1 M5x38,0 105
cementación. Puntos de apoyo engrasados. 90183 2 0,8 1,2 M6x46,0 175
Empuñadura ergonómica negra, resistente al aceite, con 90191 3 1,2 2,5 M8x63,0 410
apoyamano grande y componente blando. Pieza de fijación de
seguridad con protección para los dedos. Seguro contra pérdida Nota:
para el tornillo de presión en el extremo del brazo de sujeción.
Completo con tornillo de presión templado en negro mate Estas grapas se adecúan para el uso fotogramétrico. El reflejo al fotografiar se evita gracias a la
nº 6890B. superficie en negro mate de las grapas.
Extensión de brazo soporte: véase el nº 6896.

Tamaño 0 Tamaño 1 Tamaño 2 Tamaño 3

Recomendación

N° 6890B, N° 6802B, N° 6800BS,
página 149 página 109 página 115
Tabla de medidas:

Tamaño A B C D E F H H1 HW mín. HW máx. I K L L1 L2 M M1 N P α α*
Nº de
pedido
90167 0 4 32 8,5-13,5 4,5 14 5,5 18 81,0 -4,0 6,5 8 5,5 - 49,0 50,0 23,0 - 32 22 95° -
90175 1 5 39 16 4,5 18 6,0 19 97,5 -3,7 1,6 10 5,5 - 61,0 58,0 22,5-26 - 34 27 95° -
90183 2 6 52 20 5,5 25 11,0 23 130,0 -4,4 4,4 12 6,0 12,5 78,0 80,0 23,0-31 27 43 32 105° 60°
90191 3 8 79 20 7,5 36 19,0 33 188,0 -2,8 7,0 18 7,5 - 111,5 111,5 32,5 - 46 35 105° 60°
* El ángulo de abertura puede modificarse presionando una espiga de ajuste.

CAD

Se reserva el derecho de cambios técnicos.
