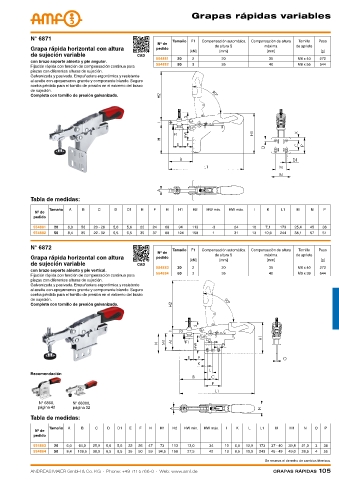

Grapas rápidas variables

N° 6871 Tamaño F1 Compensación automática Compensación de altura Tornillo Peso
Nº de
Grapa rápida horizontal con altura pedido de altura S máxima de apriete
[kN] [mm] [mm] [g]
de sujeción variable CAD
554881 20 2 20 35 M6 x 40 272
con brazo soporte abierto y pie angular.
554882 50 3 35 40 M8 x 55 544
Fijación rápida con función de compensación continua para
piezas con diferentes alturas de sujeción.
Galvanizada y pasivada. Empuñadura ergonómica y resistente
al aceite con apoyamanos grande y componente blando. Seguro
contra pérdida para el tornillo de presión en el extremo del brazo
de sujeción.
Completa con tornillo de presión galvanizado.

Tabla de medidas:

Tamaño A B C D D1 E F H H1 H2 HW mín. HW máx. I K L1 M N P
Nº de
pedido
554881 20 6,0 56 20 - 26 5,6 5,6 22 24 68 94 113 -3 24 10 7,1 173 25,4 45 38
554882 50 8,4 85 22 - 32 6,5 6,5 35 37 88 124 158 1 31 13 10,6 244 38,1 57 51

N° 6872
Tamaño F1 Compensación automática Compensación de altura Tornillo Peso
Nº de
de altura S máxima de apriete
Grapa rápida horizontal con altura pedido
[kN] [mm] [mm] [g]
de sujeción variable CAD
554883 20 2 20 35 M6 x 40 272
con brazo soporte abierto y pie vertical.
Fijación rápida con función de compensación continua para 554884 50 3 35 40 M8 x 39 544
piezas con diferentes alturas de sujeción.
Galvanizada y pasivada. Empuñadura ergonómica y resistente
al aceite con apoyamanos grande y componente blando. Seguro
contra pérdida para el tornillo de presión en el extremo del brazo
de sujeción.
Completa con tornillo de presión galvanizado.

Recomendación

N° 6860, N° 68300,
página 42 página 32
Tabla de medidas:

Tamaño A B C D D1 E F H H1 H2 HW mín. HW máx. I K L L1 M M1 N O P
Nº de
pedido
554883 20 6,0 64,0 25,9 5,6 5,6 22 26 47 73 113 13,0 34 10 6,0 12,9 173 37 - 40 39,8 21,0 3 38
554884 50 8,4 106,5 38,0 6,5 6,5 35 50 59 94,5 158 27,5 42 13 8,5 19,0 243 45 - 49 49,0 26,5 4 55
Se reserva el derecho de cambios técnicos.
