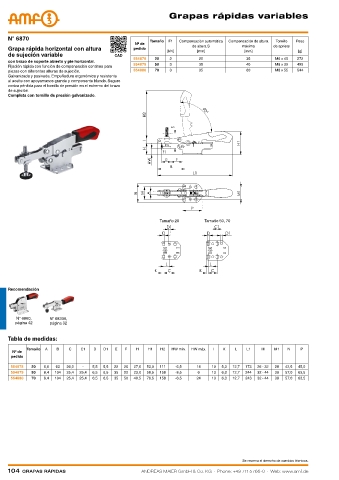

Page 104 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapas rápidas variables

N° 6870 Tamaño F1 Compensación automática Compensación de altura Tornillo Peso
Nº de
Grapa rápida horizontal con altura pedido de altura S máxima de apriete
[kN] [mm] [mm] [g]
de sujeción variable CAD
554878 20 2 20 35 M6 x 40 272
con brazo de soporte abierto y pie horizontal.
554879 50 3 35 40 M8 x 39 499
Fijación rápida con función de compensación continua para
piezas con diferentes alturas de sujeción. 554880 70 3 35 60 M8 x 55 544
Galvanizada y pasivada. Empuñadura ergonómica y resistente
al aceite con apoyamanos grande y componente blando. Seguro
contra pérdida para el tornillo de presión en el extremo del brazo
de sujeción.
Completa con tornillo de presión galvanizado.

Tamaño 20 Tamaño 50, 70

Recomendación

N° 6860, N° 68300,
página 42 página 32

Tabla de medidas:
Tamaño A B C C1 D D1 E F H H1 H2 HW mín. HW máx. I K L L1 M M1 N P
Nº de
pedido
554878 20 6,0 63 26,0 - 5,5 5,5 22 26 27,0 53,0 111 -6,5 14 10 5,3 12,7 173 26 - 32 28 42,5 45,0
554879 50 8,4 104 25,4 25,4 6,5 6,5 35 22 23,0 58,5 158 -8,5 6 13 6,3 12,7 244 32 - 44 38 57,0 63,5
554880 70 8,4 104 25,4 25,4 6,5 6,5 35 50 40,5 76,5 158 -6,5 24 13 6,3 12,7 243 32 - 44 38 57,0 63,5

Se reserva el derecho de cambios técnicos.
