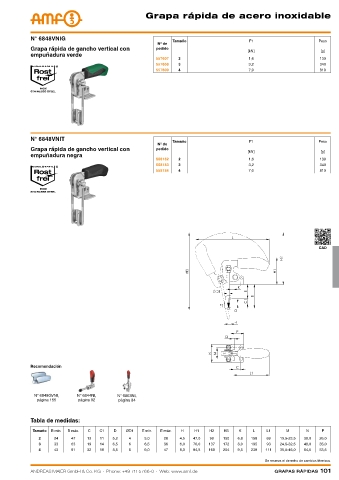

Page 101 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida de acero inoxidable

N° 6848VNIG Tamaño F1 Peso
Nº de
Grapa rápida de gancho vertical con pedido
[kN] [g]
empuñadura verde
557607 2 1,6 130
557608 3 3,2 340
557609 4 7,0 810

N° 6848VNIT
Tamaño F1 Peso
Nº de
Grapa rápida de gancho vertical con pedido
[kN] [g]
empuñadura negra
558182 2 1,6 130
558183 3 3,2 340
558184 4 7,0 810

CAD

Recomendación

N° 6848GVNI, N° 6844NI, N° 6803NI,
página 155 página 92 página 84

Tabla de medidas:
Tamaño B mín. B máx. C C1 D ØD1 E mín. E máx. H H1 H2 H3 K L L1 M N P
2 24 47 13 11 5,2 4 5,0 28 4,5 47,0 99 150 6,8 158 69 19,5-23,5 38,0 26,0
3 33 63 19 14 6,5 6 6,5 36 6,0 70,0 137 172 8,0 195 93 24,5-32,5 48,0 35,0
4 43 81 32 19 8,5 8 9,0 47 8,0 94,5 168 254 9,5 239 111 35,0-46,0 64,5 53,5

Se reserva el derecho de cambios técnicos.
