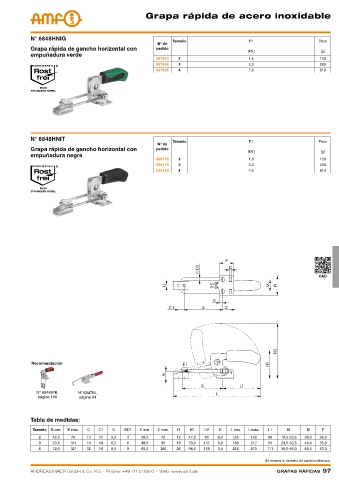

Page 97 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida de acero inoxidable

N° 6848HNIG Tamaño F1 Peso
Nº de
Grapa rápida de gancho horizontal con pedido
[kN] [g]
empuñadura verde
557603 2 1,6 120
557604 3 3,2 330
557605 4 7,0 810

N° 6848HNIT
Tamaño F1 Peso
Nº de
Grapa rápida de gancho horizontal con pedido
[kN] [g]
empuñadura negra
558178 2 1,6 120
558179 3 3,2 330
558180 4 7,0 810

CAD

Recomendación

N° 6848VNI, N° 6847NI,
página 100 página 94

Tabla de medidas:
Tamaño B mín. B máx. C C1 D ØD1 E mín. E máx. H H1 H2 K L mín. L máx. L1 M N P
2 42,0 76 13 11 5,2 4 38,0 72 12 47,0 99 6,4 125 159 69 19,5-23,5 38,0 26,0
3 53,5 101 19 14 6,5 6 48,6 96 19 70,0 137 8,0 169 217 94 24,5-32,5 48,0 35,0
4 72,0 127 32 19 8,5 8 65,0 120 26 94,5 168 9,5 214 270 111 35,0-46,0 64,5 53,5

Se reserva el derecho de cambios técnicos.
