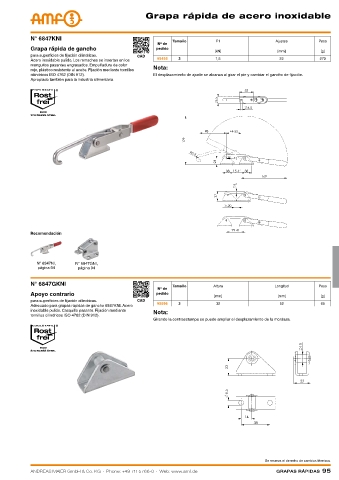

Page 95 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida de acero inoxidable

N° 6847KNI Tamaño F1 Ajustes Peso
Nº de
Grapa rápida de gancho pedido
[kN] [mm] [g]
para superficies de fijación cilíndricas. CAD
Acero inoxidable pulido. Los remaches se insertan en los 95455 3 1,5 22 270
manguitos pasantes engrasados. Empuñadura de color
rojo, plástico resistente al aceite. Fijación mediante tornillos Nota:
cilíndricos ISO 4762 (DIN 912). El desplazamiento de ajuste se alcanza al girar el pie y cambiar el gancho de fijación.
Apropiado también para la industria alimentaria.

Recomendación

N° 6847NI, N° 6847GNI,
página 94 página 94

N° 6847GKNI Tamaño Altura Longitud Peso
Nº de
Apoyo contrario pedido [mm] [mm] [g]
para superficies de fijación cilíndricas. CAD
95596 3 32 52 65
Adecuado para grapas rápidas de gancho 6847KNI. Acero
inoxidable pulido. Casquillo pasante. Fijación mediante Nota:
tornillos cilíndricos ISO 4762 (DIN 912).
Girando la contraestampa se puede ampliar el desplazamiento de la mordaza.

Se reserva el derecho de cambios técnicos.
