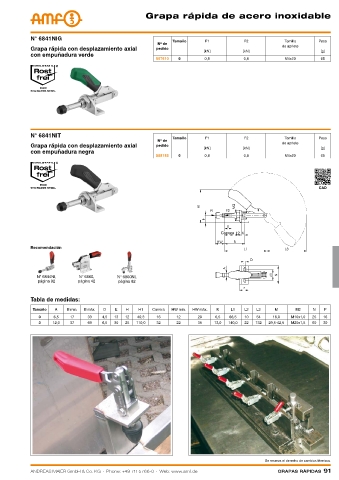

Grapa rápida de acero inoxidable
N° 6841NIG Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida con desplazamiento axial pedido de apriete
[kN] [kN] [g]
con empuñadura verde
557610 0 0,8 0,8 M4x20 65
N° 6841NIT Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida con desplazamiento axial pedido de apriete
[kN] [kN] [g]
con empuñadura negra
558185 0 0,8 0,8 M4x20 65
CAD
Carrera
Recomendación
N° 6844NI, N° 6860, N° 6800NI,
página 92 página 42 página 82
Tabla de medidas:
Tamaño A B mín. B máx. D E H H1 Carrera HW mín. HW máx. K L1 L2 L3 M M2 N P
0 6,5 17 33 4,5 13 12 49,3 16 12 20 6,5 66,5 10 54 16,0 M10x1,0 25 16
3 12,0 37 69 6,5 30 25 110,0 32 22 35 13,0 140,0 22 132 29,5-42,5 M20x1,5 60 30
