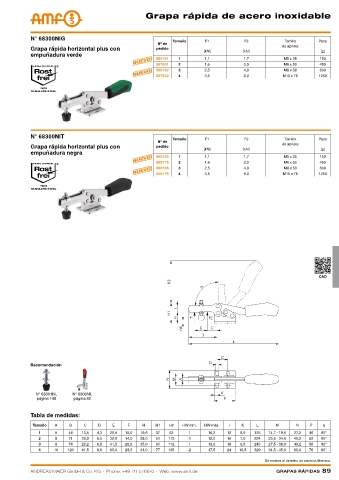

Page 89 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida de acero inoxidable

N° 68300NIG Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal plus con pedido de apriete
[kN] [kN] [g]
empuñadura verde
Nuevo! 560161 1 2 1,1 1,7 M5 x 35 150
M6 x 50
3,0
557601
1,6
450
Nuevo! 560162 3 4 2,5 4,0 M10 x 76 1250
M8 x 58
600
3,5
557602
8,0

N° 68300NIT Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida horizontal plus con pedido
[kN] [kN] [g]
empuñadura negra
Nuevo! 560165 1 2 1,1 1,7 M5 x 35 150
3,0
1,6
450
M6 x 50
558175
Nuevo! 560166 3 4 2,5 4,0 M10 x 76 1250
600
M8 x 58
8,0
558176
3,5

CAD

Recomendación

N° 68301NI, N° 6800NI,
página 148 página 82

Tabla de medidas:
Tamaño A B C D E F H H1 H2 HW mín. HW máx. I K L M N P α
1 5 44 13,5 4,3 20,5 15,0 19,6 37 52 1 10,2 12 6,0 125 14,7 - 19,5 27,2 40 80°
2 8 71 26,0 6,5 39,0 14,0 28,0 51 110 -1 12,0 16 7,0 224 23,5 - 34,0 46,0 52 90°
3 8 74 26,2 6,5 41,5 20,6 35,0 61 112 1 13,0 18 6,5 243 27,5 - 38,0 49,2 56 90°
4 10 120 41,5 8,6 69,0 23,0 41,0 77 135 -2 17,5 24 10,5 329 34,5 - 45,0 60,0 76 90°

Se reserva el derecho de cambios técnicos.
