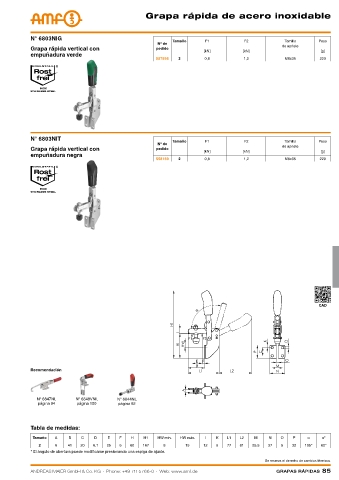

Grapa rápida de acero inoxidable

N° 6803NIG Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida vertical con pedido de apriete
[kN] [kN] [g]
empuñadura verde
557595 2 0,8 1,2 M6x35 220

N° 6803NIT Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida vertical con pedido
[kN] [kN] [g]
empuñadura negra
558169 2 0,8 1,2 M6x35 220

CAD

Recomendación

N° 6847NI, N° 6848VNI, N° 6844NI,
página 94 página 100 página 92

Tabla de medidas:

Tamaño A B C D E F H H1 HW mín. HW máx. I K L1 L2 M N O P α α*
2 6 41 20 6,1 25 6 60 167 8 15 12 6 77 81 25,5 37 5 32 105° 60°
* El ángulo de abertura puede modificarse presionando una espiga de ajuste.
Se reserva el derecho de cambios técnicos.
