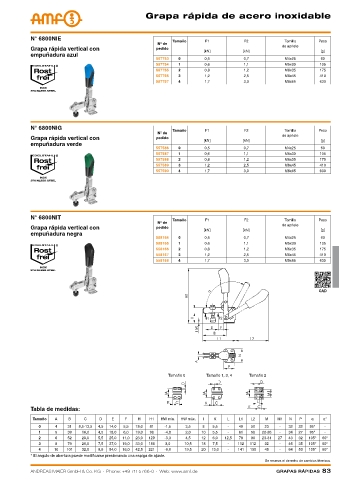

Grapa rápida de acero inoxidable

N° 6800NIE Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida vertical con pedido de apriete
[kN] [kN] [g]
empuñadura azul
557753 0 0,5 0,7 M4x25 60
557754 1 0,6 1,1 M5x30 105
557755 2 0,8 1,2 M6x35 175
557756 3 1,2 2,5 M8x45 410
557757 4 1,7 3,0 M8x65 630

N° 6800NIG Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida vertical con pedido
[kN] [kN] [g]
empuñadura verde
557586 0 0,5 0,7 M4x25 60
557587 1 0,6 1,1 M5x30 105
557588 2 0,8 1,2 M6x35 175
557589 3 1,2 2,5 M8x45 410
557590 4 1,7 3,0 M8x65 630

N° 6800NIT Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida vertical con pedido de apriete
[kN] [kN] [g]
empuñadura negra
558164 0 0,5 0,7 M4x25 60
558165 1 0,6 1,1 M5x30 105
558166 2 0,8 1,2 M6x35 175
558167 3 1,2 2,5 M8x45 410
558168 4 1,7 3,0 M8x65 630

CAD

Tamaño 0 Tamaño 1, 3, 4 Tamaño 2

Tabla de medidas:

Tamaño A B C D E F H H1 HW mín. HW máx. I K L L1 L2 M M1 N P α α*
0 4 31 8,5-13,5 4,5 14,0 5,5 18,0 81 -1,5 3,5 8 5,5 - 49 50 23 - 32 22 95° -
1 5 39 16,0 4,5 18,0 6,0 19,0 98 -4,0 2,0 10 5,5 - 61 58 22-26 - 34 27 95° -
2 6 52 20,0 5,5 25,0 11,0 23,0 129 -3,3 4,5 12 6,0 12,5 78 80 23-31 27 43 32 105° 60°
3 8 79 20,0 7,5 37,0 19,0 33,0 186 3,0 10,5 18 7,5 - 112 112 32 - 46 35 105° 60°
4 10 101 32,0 8,6 54,0 16,0 42,5 221 -6,0 19,5 20 13,0 - 141 130 45 - 64 53 105° 60°
* El ángulo de abertura puede modificarse presionando una espiga de ajuste.
Se reserva el derecho de cambios técnicos.
