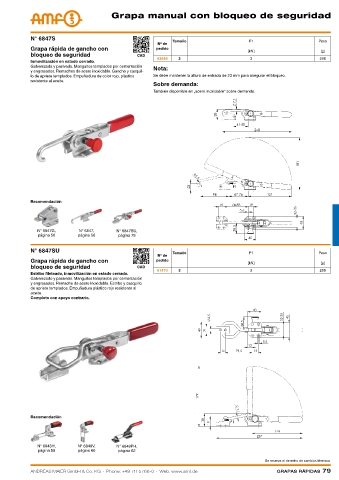

Page 79 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa manual con bloqueo de seguridad

N° 6847S Tamaño F1 Peso
Nº de
Grapa rápida de gancho con pedido
[kN] [g]
bloqueo de seguridad CAD
93666 3 3 295
Inmovilización en estado cerrado.
Galvanizada y pasivada. Manguitos templados por cementación Nota:
y engrasados. Remaches de acero inoxidable. Gancho y casquil-
lo de apriete templados. Empuñadura de color rojo, plástico Se debe mantener la altura de entrada de 23 mm para asegurar el bloqueo.
resistente al aceite.
Sobre demanda:
También disponible en „acero inoxidable“ sobre demanda.

Recomendación

N° 6847G, N° 6847, N° 6847SU,
página 56 página 56 página 79

N° 6847SU Tamaño F1 Peso
Nº de
Grapa rápida de gancho con pedido [kN] [g]
bloqueo de seguridad CAD
91470 3 3 295
Estribo fileteado, inmovilización en estado cerrado.
Galvanizado y pasivado. Manguitos templados por cementación
y engrasados. Remache de acero inoxidable. Estribo y casquillo
de apriete templados. Empuñadura plástico rojo resistente al
aceite.
Completo con apoyo contrario.

Recomendación

N° 6848H, N° 6848V, N° 6849PH,
página 58 página 60 página 62
Se reserva el derecho de cambios técnicos.
ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de Grapas rápidas 79
