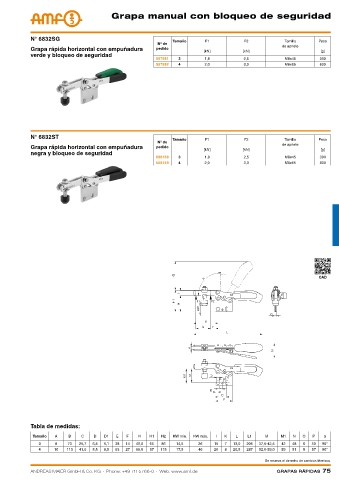

Grapa manual con bloqueo de seguridad

N° 6832SG Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida horizontal con empuñadura pedido
[kN] [kN] [g]
verde y bloqueo de seguridad
557581 3 1,8 2,5 M8x45 390
557582 4 2,0 3,0 M8x65 800

N° 6832ST Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida horizontal con empuñadura pedido
[kN] [kN] [g]
negra y bloqueo de seguridad
558158 3 1,8 2,5 M8x45 390
558159 4 2,0 3,0 M8x65 800

CAD

Tabla de medidas:
Tamaño A B C D D1 E F H H1 H2 HW mín. HW máx. I K L L1 M M1 N O P α
3 8 73 25,7 6,5 5,1 38 14 49,0 65 86 14,5 26 15 7 13,0 206 37,5-42,5 42 48 6 50 90°
4 10 113 41,0 8,5 8,5 63 27 66,5 97 115 17,5 46 20 8 20,5 287 52,0-59,0 59 51 8 57 90°

Se reserva el derecho de cambios técnicos.
