P. 73

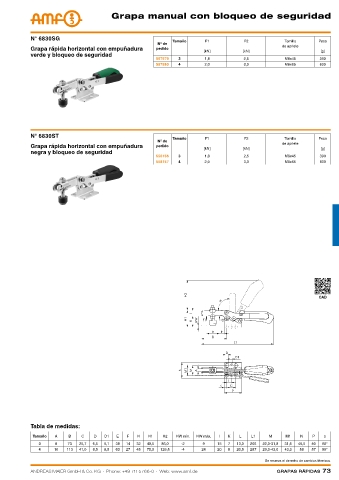

Grapa manual con bloqueo de seguridad
N° 6830SG Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con empuñadura pedido de apriete
[kN] [kN] [g]
verde y bloqueo de seguridad
557579 3 1,8 2,5 M8x45 390
557580 4 2,0 3,0 M8x65 800
N° 6830ST Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con empuñadura pedido de apriete
[kN] [kN] [g]
negra y bloqueo de seguridad
558156 3 1,8 2,5 M8x45 390
558157 4 2,0 3,0 M8x65 800
CAD
Tabla de medidas:
Tamaño A B C D D1 E F H H1 H2 HW mín. HW máx. I K L L1 M M1 N P α
3 8 73 25,7 6,5 5,1 38 14 32 48,5 86,0 -2 9 15 7 13,0 206 22,0-31,8 31,6 45,5 50 90°
4 10 113 41,0 8,5 8,5 63 27 45 75,0 126,5 -4 24 20 8 20,5 287 29,0-43,0 43,0 58 57 90°
Se reserva el derecho de cambios técnicos.
ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de Grapas rápidas 73
