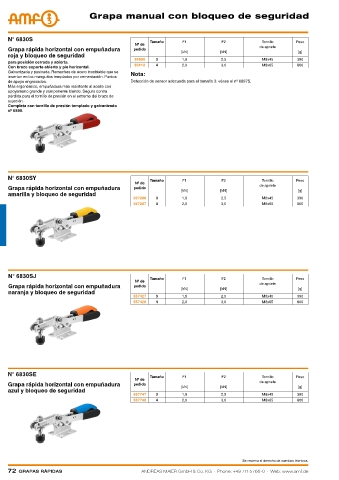

P. 72
Grapa manual con bloqueo de seguridad
N° 6830S
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida horizontal con empuñadura pedido
[kN] [kN] [g]
roja y bloqueo de seguridad
92650 3 1,8 2,5 M8x45 390
para posición cerrada y abierta.
93112 4 2,0 3,0 M8x65 800
Con brazo soporte abierto y pie horizontal.
Galvanizada y pasivada. Remaches de acero inoxidable que se Nota:
insertan en los manguitos templados por cementación. Puntos
de apoyo engrasados. Detección de sensor adecuada para el tamaño 3: véase el nº 6897S.
Más ergonómico, empuñadura más resistente al aceite con
apoyamano grande y componente blando. Seguro contra
pérdida para el tornillo de presión en el extremo del brazo de
sujeción.
Completa con tornillo de presión templado y galvanizado
nº 6890.
N° 6830SY
Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida horizontal con empuñadura pedido
[kN] [kN] [g]
amarilla y bloqueo de seguridad
557206 3 1,8 2,5 M8x45 390
557207 4 2,0 3,0 M8x65 800
N° 6830SJ Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida horizontal con empuñadura pedido
[kN] [kN] [g]
naranja y bloqueo de seguridad
557427 3 1,8 2,5 M8x45 390
557428 4 2,0 3,0 M8x65 800
N° 6830SE Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con empuñadura pedido de apriete
[kN] [kN] [g]
azul y bloqueo de seguridad
557747 3 1,8 2,5 M8x45 390
557748 4 2,0 3,0 M8x65 800
Se reserva el derecho de cambios técnicos.
