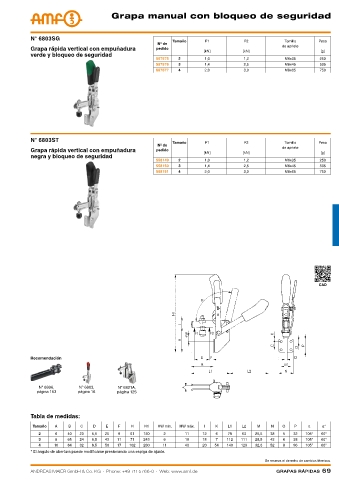

Grapa manual con bloqueo de seguridad

N° 6803SG Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida vertical con empuñadura pedido de apriete
[kN] [kN] [g]
verde y bloqueo de seguridad
557575 2 1,0 1,2 M6x35 250
557576 3 1,4 2,5 M8x45 535
557577 4 2,0 3,0 M8x65 750

N° 6803ST
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida vertical con empuñadura pedido
[kN] [kN] [g]
negra y bloqueo de seguridad
558149 2 1,0 1,2 M6x35 250
558150 3 1,4 2,5 M8x45 535
558151 4 2,0 3,0 M8x65 750

CAD

Recomendación

N° 6896, N° 6803, N° 6821A,
página 153 página 16 página 125

Tabla de medidas:
Tamaño A B C D E F H H1 HW mín. HW máx. I K L1 L2 M N O P α α*
2 6 40 20 5,5 25 9 61 180 2 11 12 6 78 63 25,5 38 5 32 105° 60°
3 8 65 24 6,5 43 11 71 243 6 18 18 7 112 111 28,5 43 6 38 105° 60°
4 10 84 32 8,5 50 17 102 280 11 40 20 54 140 129 32,0 52 8 96 105° 60°
* El ángulo de abertura puede modificarse presionando una espiga de ajuste.
Se reserva el derecho de cambios técnicos.
