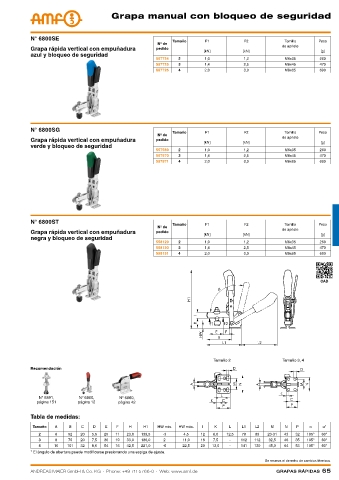

Page 65 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa manual con bloqueo de seguridad

N° 6800SE Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida vertical con empuñadura pedido de apriete
[kN] [kN] [g]
azul y bloqueo de seguridad
557724 2 1,0 1,2 M6x35 260
557725 3 1,4 2,5 M8x45 470
557726 4 2,0 3,0 M8x65 690

N° 6800SG
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida vertical con empuñadura pedido
[kN] [kN] [g]
verde y bloqueo de seguridad
557569 2 1,0 1,2 M6x35 260
557570 3 1,4 2,5 M8x45 470
557571 4 2,0 3,0 M8x65 690

N° 6800ST
Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida vertical con empuñadura pedido
[kN] [kN] [g]
negra y bloqueo de seguridad
558129 2 1,0 1,2 M6x35 260
558130 3 1,4 2,5 M8x45 470
558131 4 2,0 3,0 M8x65 690

CAD

Tamaño 2 Tamaño 3, 4
Recomendación

N° 6891, N° 6800, N° 6860,
página 151 página 12 página 42

Tabla de medidas:
Tamaño A B C D E F H H1 HW mín. HW máx. I K L L1 L2 M N P α α*
2 6 52 20 5,5 25 11 23,0 139,5 -3 4,5 12 6,0 12,5 78 89 23-31 43 32 105° 60°
3 8 79 20 7,5 36 19 33,0 186,0 2 11,0 18 7,5 - 112 112 32,5 46 35 105° 60°
4 10 101 32 8,6 54 16 42,5 221,0 -6 22,5 20 13,0 - 141 130 45,0 64 53 105° 60°
* El ángulo de abertura puede modificarse presionando una espiga de ajuste.
Se reserva el derecho de cambios técnicos.
