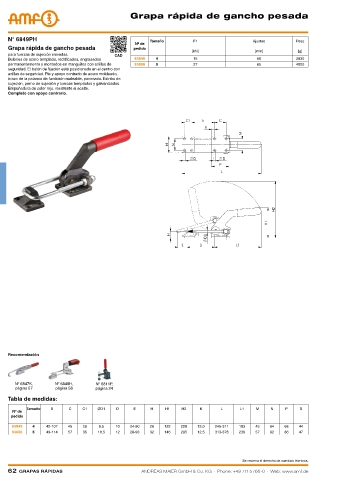

Grapa rápida de gancho pesada
N° 6849PH Tamaño F1 Ajustes Peso
Nº de
Grapa rápida de gancho pesada pedido
[kN] [mm] [g]
para fuerzas de sujeción elevadas. CAD
Bulones de acero templado, rectificados, engrasados 93849 4 15 66 2830
permanentemente y montados en manguitos con anillas de 93856 5 27 65 4020
seguridad. El bulón de fijación está posicionado en el centro con
anillas de seguridad. Pie y apoyo contrario de acero moldeado,
brazo de la palanca de fundición maleable, pavonado. Estribo de
sujeción, perno de sujeción y tuercas templados y galvanizados.
Empuñadura de color rojo, resistente al aceite.
Completo con apoyo contrario.
Recomendación
N° 6847K, N° 6848H, N° 6811P,
página 57 página 58 página 24
Tabla de medidas:
Tamaño B C C1 ØD1 D E H H1 H2 K L L1 M N P S
Nº de
pedido
93849 4 42-107 45 28 8,5 10 24-90 26 122 228 12,0 245-311 183 45 64 68 44
93856 5 49-114 57 35 10,5 12 28-93 32 146 285 12,5 313-378 238 57 82 86 47
Se reserva el derecho de cambios técnicos.
