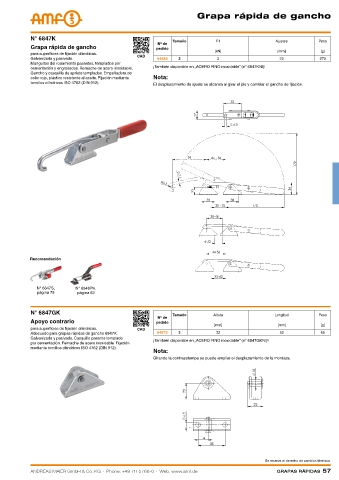

P. 57
Grapa rápida de gancho
N° 6847K Tamaño F1 Ajustes Peso
Nº de
Grapa rápida de gancho pedido
[kN] [mm] [g]
para superficies de fijación cilíndricas.
CAD
Galvanizada y pasivada. 94680 3 3 22 270
Manguitos del rodamiento pasantes, templados por
cementación y engrasados. Remache de acero inoxidable. ¡También disponible en „ACERO FINO inoxidable“ (n° 6847KNI)!
Gancho y casquillo de apriete templados. Empuñadura de
color rojo, plástico resistente al aceite. Fijación mediante Nota:
tornillos cilíndricos ISO 4762 (DIN 912).
El desplazamiento de ajuste se alcanza al girar el pie y cambiar el gancho de fijación.
Recomendación
N° 6847S, N° 6849PH,
página 79 página 62
N° 6847GK Tamaño Altura Longitud Peso
Nº de
Apoyo contrario pedido
[mm] [mm] [g]
para superficies de fijación cilíndricas. CAD
Adecuado para grapas rápidas de gancho 6847K. 94672 3 32 52 65
Galvanizada y pasivada. Casquillo pasante templado
¡También disponible en „ACERO FINO inoxidable“ (n° 6847GKNI)!
por cementación. Remache de acero inoxidable. Fijación
mediante tornillos cilíndricos ISO 4762 (DIN 912).
Nota:
Girando la contraestampa se puede ampliar el desplazamiento de la mordaza.
Se reserva el derecho de cambios técnicos.
ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de Grapas rápidas 57
