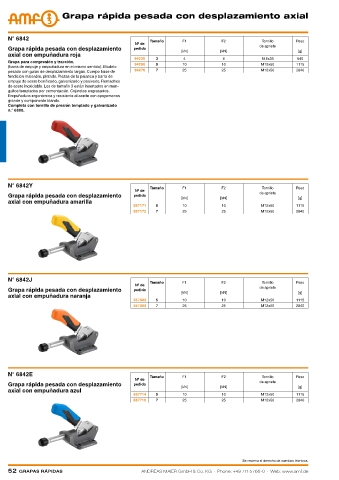

Page 52 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 52
Grapa rápida pesada con desplazamiento axial
N° 6842 Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida pesada con desplazamiento pedido de apriete
[kN] [kN] [g]
axial con empuñadura roja
94235 3 4 4 M 8x35 540
Grapa para compresión y tracción.
94250 5 10 10 M12x50 1115
(barra de empuje y empuñadura en el mismo sentido). Modelo
pesado con guías de desplazamiento largas. Cuerpo base de 94276 7 25 25 M12x50 2840
fundición maleable, pintado. Piezas de la palanca y barra de
empuje de acero bonificado, galvanizado y pasivado. Remaches
de acero inoxidable. Los de tamaño 3 están insertados en man-
guitos templados por cementación. Cojinetes engrasados.
Empuñadura ergonómica y resistente al aceite con apoyamanos
grande y componente blando.
Completa con tornillo de presión templado y galvanizado
n.° 6880.
N° 6842Y Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida pesada con desplazamiento pedido
[kN] [kN] [g]
axial con empuñadura amarilla
557171 5 10 10 M12x50 1115
557172 7 25 25 M12x50 2840
N° 6842J
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida pesada con desplazamiento pedido
[kN] [kN] [g]
axial con empuñadura naranja
557403 5 10 10 M12x50 1115
557404 7 25 25 M12x50 2840
N° 6842E Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida pesada con desplazamiento pedido de apriete
[kN] [kN] [g]
axial con empuñadura azul
557714 5 10 10 M12x50 1115
557715 7 25 25 M12x50 2840
Se reserva el derecho de cambios técnicos.
