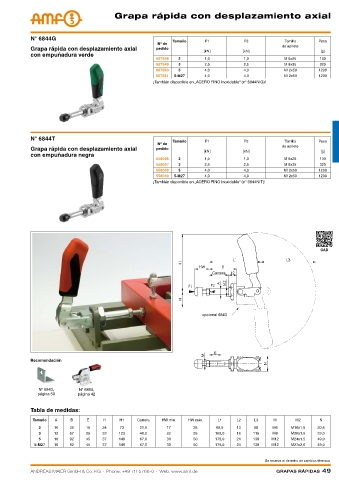

Grapa rápida con desplazamiento axial

N° 6844G Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida con desplazamiento axial pedido de apriete
[kN] [kN] [g]
con empuñadura verde
557548 2 1,0 1,0 M 6x25 130
557549 3 2,5 2,5 M 8x35 320
557550 5 4,0 4,0 M12x50 1200
557551 5-M27 4,0 4,0 M12x50 1200
¡También disponible en „ACERO FINO inoxidable“ (n° 6844NIG)!

N° 6844T Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura negra
558046 2 1,0 1,0 M 6x25 130
558047 3 2,5 2,5 M 8x35 320
558048 5 4,0 4,0 M12x50 1200
558049 5-M27 4,0 4,0 M12x50 1200
¡También disponible en „ACERO FINO inoxidable“ (n° 6844NIT)!

CAD

Carrera

opcional 6843

Recomendación

N° 6843, N° 6860,
página 50 página 42

Tabla de medidas:
Tamaño A B E H H1 Carrera HW mín. HW máx. L1 L2 L3 M M2 N
2 10 36 15 24 73 21,5 17 25 68,5 13 68 M6 M16x1,5 30,5
3 12 57 25 33 123 40,0 22 35 108,0 16 115 M8 M20x1,5 33,0
5 16 92 45 37 149 67,0 30 50 175,0 24 139 M12 M24x1,5 49,0
5-M27 16 92 45 37 149 67,0 30 50 175,0 24 139 M12 M27x2,0 49,0

Se reserva el derecho de cambios técnicos.
