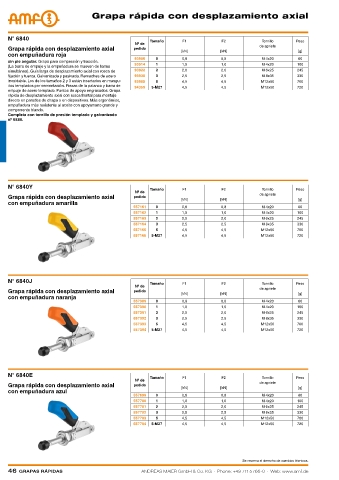

Page 46 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida con desplazamiento axial

N° 6840 Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida con desplazamiento axial pedido de apriete
[kN] [kN] [g]
con empuñadura roja
93906 0 0,8 0,8 M 4x20 60
sin pie angular. Grapa para compresión y tracción.
93914 1 1,0 1,0 M 4x20 100
(La barra de empuje y la empuñadura se mueven de forma
simultánea). Guía larga de desplazamiento axial con rosca de 93922 2 2,0 2,0 M 6x25 245
fijación y tuerca. Galvanizada y pasivada. Remaches de acero 93930 3 2,5 2,5 M 8x35 330
inoxidable. Los de los tamaños 2 y 3 están insertados en mangu- 93955 5 4,5 4,5 M12x50 700
itos templados por cementación. Piezas de la palanca y barra de 94359 5-M27 4,5 4,5 M12x50 720
empuje de acero templado. Puntos de apoyo engrasados. Grapa
rápida de desplazamiento axial con rosca frontal para montaje
directo en paredes de chapa o en dispositivos. Más ergonómico,
empuñadura más resistente al aceite con apoyamano grande y
componente blando.
Completa con tornillo de presión templado y galvanizado
nº 6880.

N° 6840Y
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura amarilla
557161 0 0,8 0,8 M 4x20 60
557162 1 1,0 1,0 M 4x20 100
557163 2 2,0 2,0 M 6x25 245
557164 3 2,5 2,5 M 8x35 330
557165 5 4,5 4,5 M12x50 700
557166 5-M27 4,5 4,5 M12x50 720

N° 6840J
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura naranja
557389 0 0,8 0,8 M 4x20 60
557390 1 1,0 1,0 M 4x20 100
557391 2 2,0 2,0 M 6x25 245
557392 3 2,5 2,5 M 8x35 330
557393 5 4,5 4,5 M12x50 700
557394 5-M27 4,5 4,5 M12x50 720

N° 6840E
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura azul
557699 0 0,8 0,8 M 4x20 60
557700 1 1,0 1,0 M 4x20 100
557701 2 2,0 2,0 M 6x25 245
557702 3 2,5 2,5 M 8x35 330
557703 5 4,5 4,5 M12x50 700
557704 5-M27 4,5 4,5 M12x50 720

Se reserva el derecho de cambios técnicos.
