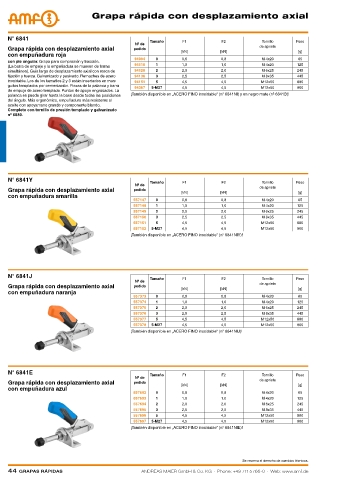

Page 44 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida con desplazamiento axial

N° 6841
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura roja
94094 0 0,8 0,8 M 4x20 65
con pie angular. Grapa para compresión y tracción.
94110 1 1,0 1,0 M 4x20 125
(La barra de empuje y la empuñadura se mueven de forma
simultánea). Guía larga de desplazamiento axial con rosca de 94128 2 2,0 2,0 M 6x25 245
fijación y tuerca. Galvanizado y pasivado. Remaches de acero 94136 3 2,5 2,5 M 8x35 445
inoxidable. Los de los tamaños 2 y 3 están insertados en man- 94151 5 4,5 4,5 M12x50 880
guitos templados por cementación. Piezas de la palanca y barra 94367 5-M27 4,5 4,5 M12x50 900
de empuje de acero templado. Puntos de apoyo engrasados. La
palanca se puede girar hasta la base desde todas las posiciones ¡También disponible en „ACERO FINO inoxidable“ (n° 6841NI) y en negro mate (nº 6841B)!
del ángulo. Más ergonómico, empuñadura más resistente al
aceite con apoyamano grande y componente blando.
Completo con tornillo de presión templado y galvanizado
nº 6880.

N° 6841Y Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura amarilla
557147 0 0,8 0,8 M 4x20 65
557148 1 1,0 1,0 M 4x20 125
557149 2 2,0 2,0 M 6x25 245
557150 3 2,5 2,5 M 8x35 445
557151 5 4,5 4,5 M12x50 880
557152 5-M27 4,5 4,5 M12x50 900
¡También disponible en „ACERO FINO inoxidable“ (n° 6841NIY)!

N° 6841J Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura naranja
557373 0 0,8 0,8 M 4x20 65
557374 1 1,0 1,0 M 4x20 125
557375 2 2,0 2,0 M 6x25 245
557376 3 2,5 2,5 M 8x35 445
557377 5 4,5 4,5 M12x50 880
557378 5-M27 4,5 4,5 M12x50 900
¡También disponible en „ACERO FINO inoxidable“ (n° 6841NIJ)!

N° 6841E Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida con desplazamiento axial pedido
[kN] [kN] [g]
con empuñadura azul
557692 0 0,8 0,8 M 4x20 65
557693 1 1,0 1,0 M 4x20 125
557694 2 2,0 2,0 M 6x25 245
557695 3 2,5 2,5 M 8x35 445
557696 5 4,5 4,5 M12x50 880
557697 5-M27 4,5 4,5 M12x50 900
¡También disponible en „ACERO FINO inoxidable“ (n° 6841NIE)!

Se reserva el derecho de cambios técnicos.
