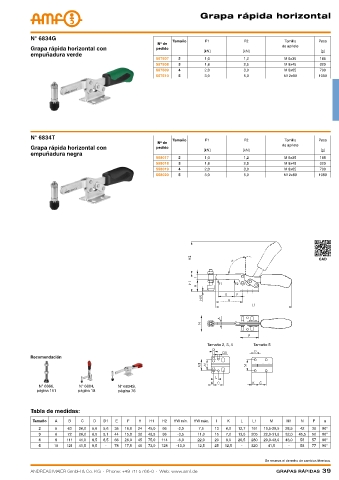

Page 39 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida horizontal

N° 6834G Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con pedido de apriete
[kN] [kN] [g]
empuñadura verde
557507 2 1,0 1,2 M 6x35 185
557508 3 1,8 2,5 M 8x45 320
557509 4 2,0 3,0 M 8x65 700
557510 5 3,0 5,0 M12x80 1080

N° 6834T Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida horizontal con pedido
[kN] [kN] [g]
empuñadura negra
558017 2 1,0 1,2 M 6x35 185
558018 3 1,8 2,5 M 8x45 320
558019 4 2,0 3,0 M 8x65 700
558020 5 3,0 5,0 M12x80 1080

CAD

Tamaño 2, 3, 4 Tamaño 5

Recomendación

N° 6886, N° 6804, N° 6834S,
página 151 página 18 página 76

Tabla de medidas:
Tamaño A B C D D1 E F H H1 H2 HW mín. HW máx. I K L L1 M M1 N P α
2 5 63 26,0 5,6 5,6 35 16,0 24 45,0 66 -2,0 7,5 13 6,0 12,7 161 19,5-29,5 28,5 42 38 90°
3 6 72 26,0 6,5 5,1 44 15,0 32 48,5 86 -3,5 11,0 15 7,0 13,0 205 22,0-31,8 32,0 45,5 50 90°
4 8 111 41,0 8,5 8,5 66 26,0 45 75,0 114 -6,0 22,0 20 8,0 20,5 280 29,0-43,0 43,0 58 57 90°
5 10 121 41,5 8,5 - 78 17,5 46 73,0 128 -13,0 12,5 25 12,5 - 320 41,5 - 58 77 90°

Se reserva el derecho de cambios técnicos.
