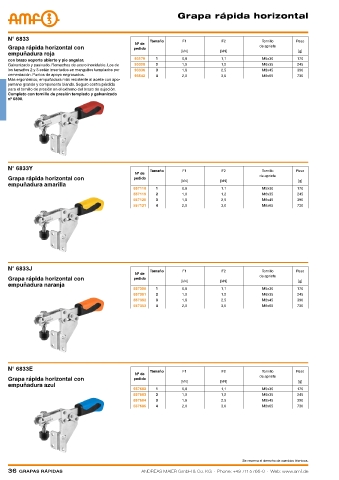

Page 36 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Grapa rápida horizontal

N° 6833 Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal con pedido de apriete
[kN] [kN] [g]
empuñadura roja
con brazo soporte abierto y pie angular. 93179 1 0,8 1,1 M5x30 170
Galvanizado y pasivado. Remaches de acero inoxidable. Los de 93328 2 1,0 1,2 M6x35 245
los tamaños 2 y 3 están insertados en manguitos templados por 93336 3 1,8 2,5 M8x45 390
cementación. Puntos de apoyo engrasados. 93542 4 2,0 3,0 M8x65 730
Más ergonómico, empuñadura más resistente al aceite con apo-
yamano grande y componente blando. Seguro contra pérdida
para el tornillo de presión en el extremo del brazo de sujeción.
Completo con tornillo de presión templado y galvanizado
nº 6890.

N° 6833Y
Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida horizontal con pedido
[kN] [kN] [g]
empuñadura amarilla
557118 1 0,8 1,1 M5x30 170
557119 2 1,0 1,2 M6x35 245
557120 3 1,8 2,5 M8x45 390
557121 4 2,0 3,0 M8x65 730

N° 6833J
Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida horizontal con pedido
[kN] [kN] [g]
empuñadura naranja
557350 1 0,8 1,1 M5x30 170
557351 2 1,0 1,2 M6x35 245
557352 3 1,8 2,5 M8x45 390
557353 4 2,0 3,0 M8x65 730

N° 6833E
Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida horizontal con pedido
[kN] [kN] [g]
empuñadura azul
557682 1 0,8 1,1 M5x30 170
557683 2 1,0 1,2 M6x35 245
557684 3 1,8 2,5 M8x45 390
557685 4 2,0 3,0 M8x65 730

Se reserva el derecho de cambios técnicos.
