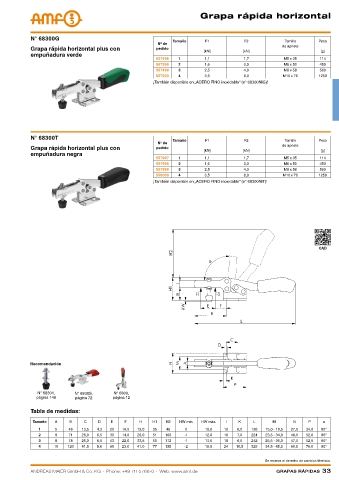

Grapa rápida horizontal




            N° 68300G                                         Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de
            Grapa rápida horizontal plus con            pedido                                      de apriete
                                                                         [kN]         [kN]                        [g]
            empuñadura verde
                                                        557498  1        1,1           1,7           M5 x 35     114
                                                        557936  2        1,6           3,0           M6 x 50     450
                                                        557499  3        2,5           4,0           M8 x 58     560
                                                        557500  4        3,5           8,0          M10 x 76     1250
                                                       ¡También disponible en „ACERO FINO inoxidable“ (n° 68300NIG)!










            N° 68300T
                                                              Tamaño     F1            F2            Tornillo    Peso
                                                        Nº de                                       de apriete
            Grapa rápida horizontal plus con            pedido
                                                                         [kN]         [kN]                        [g]
            empuñadura negra
                                                        557997  1        1,1           1,7           M5 x 35     114
                                                        557998  2        1,6           3,0           M6 x 50     450
                                                        557999  3        2,5           4,0           M8 x 58     560
                                                        558000  4        3,5           8,0          M10 x 76     1250
                                                       ¡También disponible en „ACERO FINO inoxidable“ (n° 68300NIT)!












                                                                                                                 CAD
























            Recomendación




              N° 68301,    N° 6830S,     N° 6800,
              página 148   página 72     página 12

            Tabla de medidas:
             Tamaño  A   B     C   D    E    F    H    H1  H2   HW mín.  HW máx.  I  K    L      M      N    P    α
               1    5    46   13,5  4,3  20  16,5  19,0  35  46   0      10,0   12  6,0  126  15,0 - 19,5  27,5  34,0  90°
               2    8    71   26,0  6,5  39  14,0  28,0  51  108  -1     12,0   16  7,0  224  23,5 - 34,0  46,0  52,0  90°
               3    8    78   26,0  6,5  43  22,0  33,5  58  112  -1     13,0   18  6,5  242  25,5 - 36,0  47,0  52,5  90°
               4    10   120  41,5  8,6  69  23,0  41,0  77  135  -2     16,5   24  10,5  329  34,5 - 45,0  60,0  76,0  90°

                                                                                              Se reserva el derecho de cambios técnicos.
