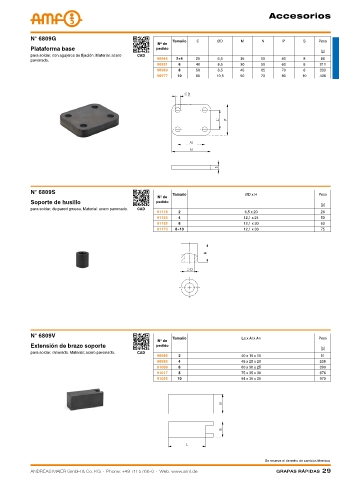

Page 29 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

Accesorios

N° 6809G Tamaño C ØD M N P S Peso
Nº de
Plataforma base pedido
[g]
para soldar, con agujeros de fijación. Material: acero CAD
pavonado. 90944 2+4 25 6,5 35 50 40 8 86
90951 6 40 8,5 30 50 60 8 211
90969 8 50 8,5 45 65 70 8 333
90977 10 60 10,5 50 70 80 10 406

N° 6809S Tamaño ØD x H Peso
Nº de
Soporte de husillo pedido
[g]
para soldar, de pared gruesa. Material: acero pavonado. CAD
91116 2 6,5 x 20 26
91124 4 12,1 x 24 50
91132 6 12,1 x 30 63
91173 8+10 12,1 x 36 75

N° 6809V Tamaño La x Al x An Peso
Nº de
Extensión de brazo soporte pedido
[g]
para soldar, ranurado. Material: acero pavonado. CAD
90985 2 40 x 15 x 15 81
90993 4 48 x 25 x 20 208
91009 6 60 x 30 x 25 390
91017 8 75 x 35 x 30 676
91025 10 94 x 35 x 35 970

Se reserva el derecho de cambios técnicos.
ANDREAS MAIER GmbH & Co. KG ∙ Phone: +49 711 5766-0 ∙ Web: www.amf.de Grapas rápidas 29
