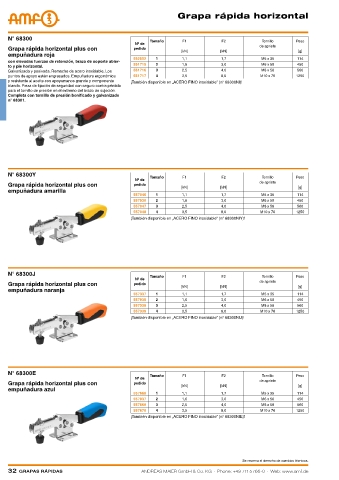

P. 32
Grapa rápida horizontal
N° 68300 Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal plus con pedido de apriete
[kN] [kN] [g]
empuñadura roja
552552 1 1,1 1,7 M5 x 35 114
con elevadas fuerzas de retención, brazo de soporte abier-
551715 2 1,6 3,0 M6 x 50 450
to y pie horizontal.
Galvanizada y pasivada. Remache de acero inoxidable. Los 551716 3 2,5 4,0 M8 x 58 560
puntos de apoyo están engrasados. Empuñadura ergonómica 551717 4 3,5 8,0 M10 x 76 1250
y resistente al aceite con apoyamanos grande y componente ¡También disponible en „ACERO FINO inoxidable“ (n° 68300NI)!
blando. Pieza de fijación de seguridad con seguro contra pérdida
para el tornillo de presión en el extremo del brazo de sujeción.
Completa con tornillo de presión bonificado y galvanizado
n° 68301.
N° 68300Y Tamaño F1 F2 Tornillo Peso
Nº de
de apriete
Grapa rápida horizontal plus con pedido
[kN] [kN] [g]
empuñadura amarilla
557046 1 1,1 1,7 M5 x 35 114
557930 2 1,6 3,0 M6 x 50 450
557047 3 2,5 4,0 M8 x 58 560
557048 4 3,5 8,0 M10 x 76 1250
¡También disponible en „ACERO FINO inoxidable“ (n° 68300NIY)!
N° 68300J Tamaño F1 F2 Tornillo Peso
Nº de de apriete
Grapa rápida horizontal plus con pedido
[kN] [kN] [g]
empuñadura naranja
557337 1 1,1 1,7 M5 x 35 114
557935 2 1,6 3,0 M6 x 50 450
557338 3 2,5 4,0 M8 x 58 560
557339 4 3,5 8,0 M10 x 76 1250
¡También disponible en „ACERO FINO inoxidable“ (n° 68300NIJ)!
N° 68300E Tamaño F1 F2 Tornillo Peso
Nº de
Grapa rápida horizontal plus con pedido de apriete
[kN] [kN] [g]
empuñadura azul
557668 1 1,1 1,7 M5 x 35 114
557937 2 1,6 3,0 M6 x 50 450
557669 3 2,5 4,0 M8 x 58 560
557670 4 3,5 8,0 M10 x 76 1250
¡También disponible en „ACERO FINO inoxidable“ (n° 68300NIE)!
Se reserva el derecho de cambios técnicos.
